3.1.3 Raccordement du boîtier de batterie
Mise en place des accumulateurs dans le boîtier de batterie
• Dévissez les quatre vis à tête fendue sur le boîtier.
• Déposez le couvercle.
• Introduisez cinq accumulateurs de type monocellule (D) NiCd ou NiMH, 1,2 V d’une capacité minimale
de 5000 mAh et maximale de 9000 mAh en veillant à la polarité (repères dans les compartiments du
boîtier).
N’utilisez pas ensemble des accumulateurs de type différent ou de capacité différente.
N’utilisez pas d’accumulateurs rechargeables.
• Poussez le sélecteur (
Fig. 3/1) sur la position correspondant au type d'accumulateurs utilisé :
ON = NiMH ; OFF = NiCd
• Reposez le couvercle.
• Revissez les quatre vis à tête fendue.
Primo Star iLED avec dispositif d’épifluorescence :
• Sortez la fiche (
Fig. 13/5) de l’adaptateur secteur (Fig. 13/6) qui est introduite dans la prise (Fig. 13/1)
du dispositif d’épifluorescence et introduisez-la dans la prise située sur le boîtier de batterie (
Fig. 13/4).
La fiche du dispositif d’épifluorescence (
Fig. 13/3) est déjà enfichée dans la prise du microscope
(
Fig. 13/7).
• Introduisez la fiche (
Fig. 13/2) du boîtier de batterie dans la prise (Fig. 13/1) du dispositif
d’épifluorescence.
• Raccordez l’adaptateur secteur (
Fig. 13/6) à une prise de secteur.

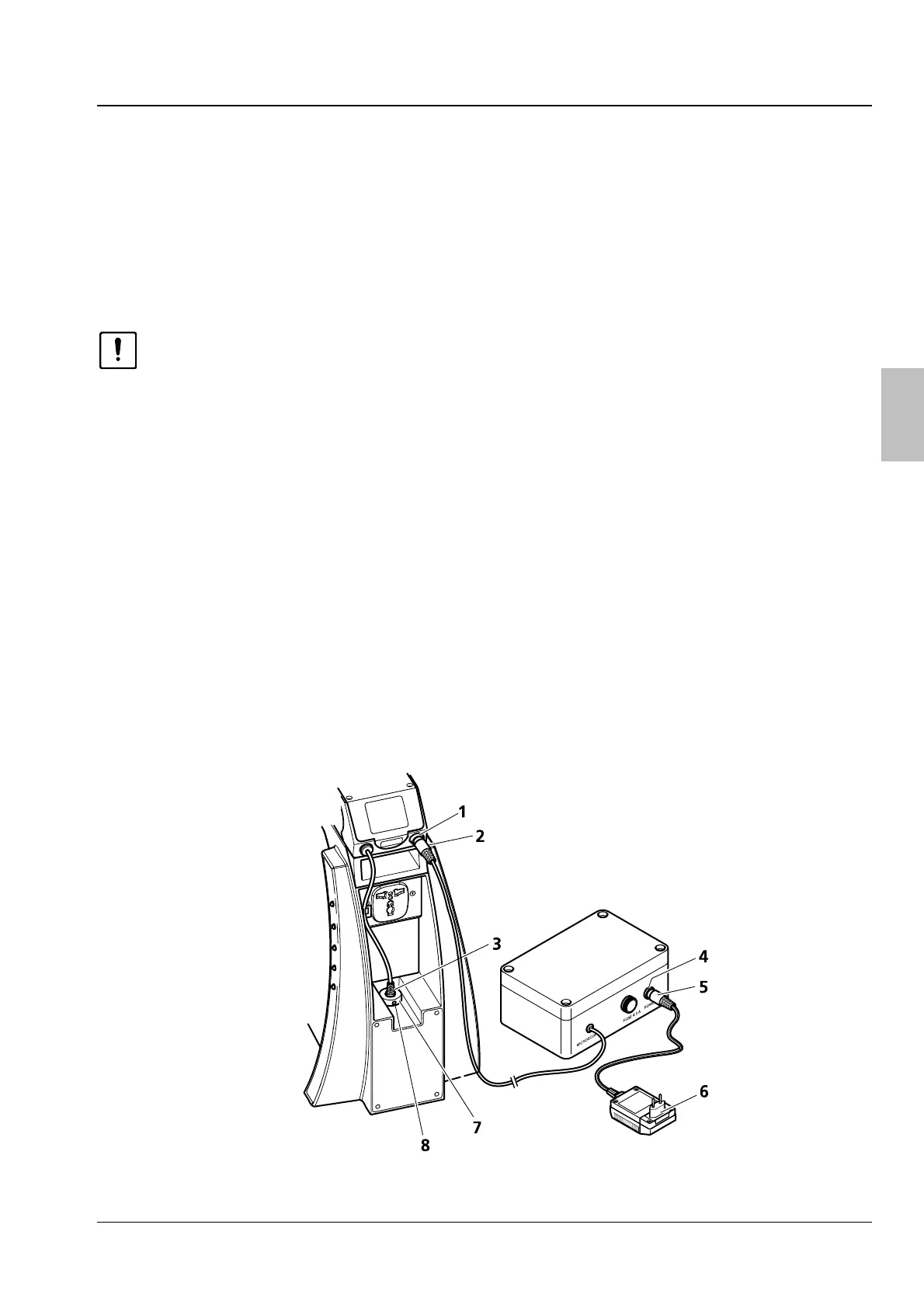

Fig. 13 Raccordement du boîtier de batterie
