Primo Star / Primo Star iLED Inbetriebnahme und Bedienung Carl Zeiss
M60-2-0011 v 08/2008 25
Deutsch
3.4 Mikroskop bedienen
3.4.1 Okularabstand und Einblickhöhe
einstellen
• Okularabstand (Pupillendistanz) durch
symmetrisches Schwenken der beiden
Okularstutzen gegeneinander an den individuel-
len Augenabstand des Beobachters anpassen
(
Bild 18).
Der richtige Augenabstand ist eingestellt, wenn der
Beobachter beim Einblick in beide Okulare nur ein
rundes Bild sieht!
• Einblickhöhe durch Schwenken der
Okularstutzen nach oben (
Bild 19/A) oder nach
unten (
Bild 19/B) den individuellen Bedürfnissen
anpassen.
3.4.2 Augenfehlsichtigkeit am Okular
ausgleichen und Okularzeiger oder
Okularmikrometer einsetzen
Die Okulare (
Bild 20/3) sind mit umstülpbaren
Augenmuscheln aus Gummi versehen (
Bild 20/1:
auseinander gezogen;
Bild 20/2: umgestülpt).
Beide Okulare sind für Brillenträger geeignet und
besitzen zusätzlich einen Stellring zum Ausgleich
von Augenfehlsichtigkeiten. Eine Dioptrienskala
dient dabei zur Orientierung.
Für Fluoreszenzanwendungen mit dem
Primo Star iLED können die Augenmuscheln spezial
mit Lichtschutz verwendet werden, diese sind
jedoch nicht umstülpbar und nicht für Brillenträger
geeignet.
Bei Bedarf kann in ein Okular ein Okularzeiger oder
ein Okularmikrometer eingesetzt werden.
Hierbei ist folgendermaßen vorzugehen:
• Gewindestift (
Bild 20/6) am Binokularteil von
unten mit Innensechskantschlüssel SW 1 mm
lösen und Okular herausnehmen.
• Blendenteil (
Bild 20/5) von Hand aus dem
Okular herausschrauben.
• Okularzeiger (
Bild 20/4a) bzw. Okularmikro-
meter (
Bild 20/4b) in das Okular einlegen (die
beschichtete Seite zeigt in Richtung Auge des
Betrachters). Blendenteil wieder einschrauben.

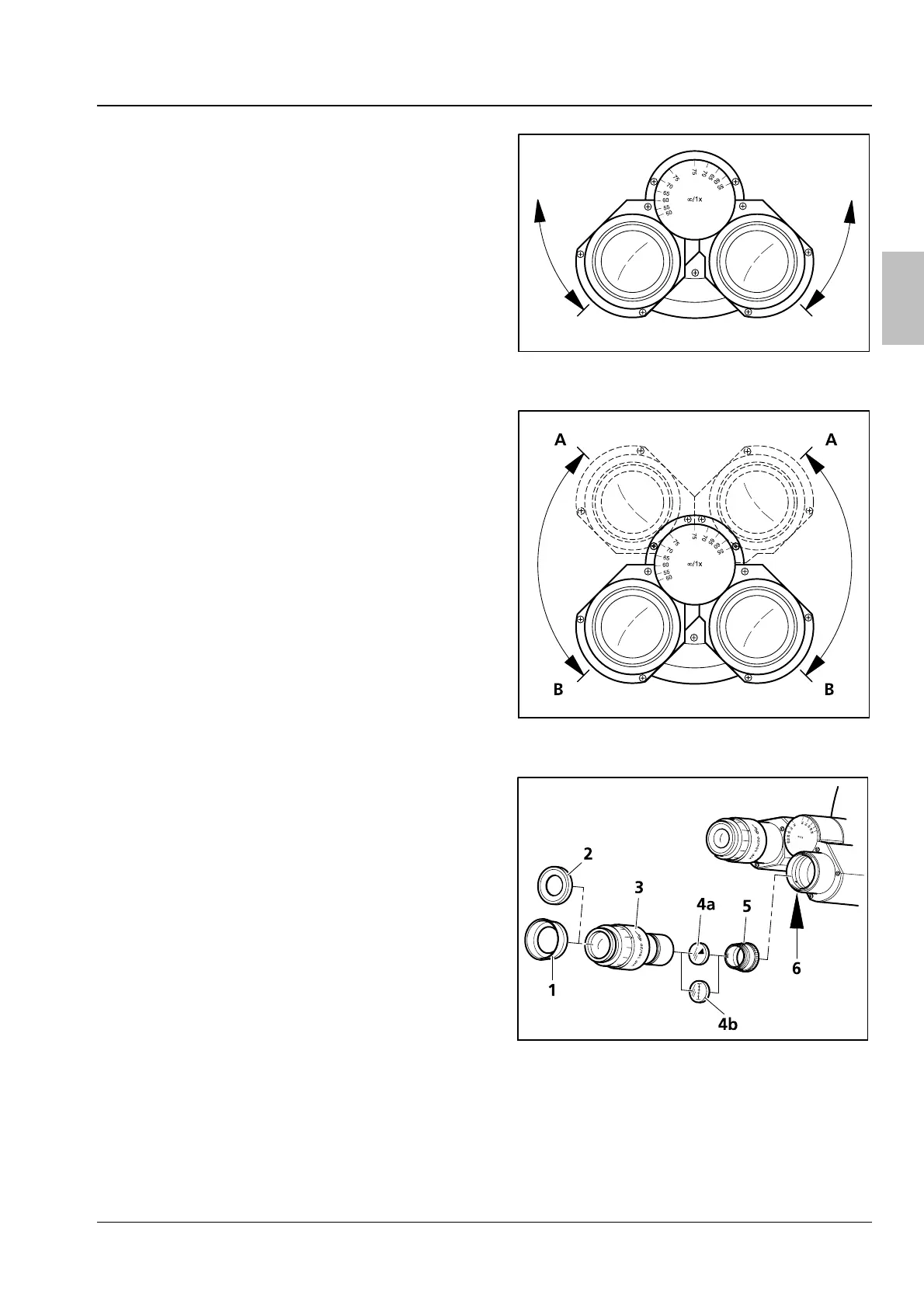

Bild 18 Okularabstand einstellen
Bild 19 Einblickhöhe einstellen
Bild 20 Okularzeiger oder
Okularmikrometer einsetzen
