Carl Zeiss Mise en service et utilisation Primo Star / Primo Star iLED
16 M60-2-0011 v 08/2008
Fran
ç
ais
3.1.2 Montage du dispositif
d’épifluorescence
Montage du dispositif d’épifluorescence sur le
statif
Déposez le tube, cf. sous point
3.5.1. Si le tube
est fixé au statif avec la vis de blocage,
remplacez celle-ci par la tige filetée à six pans
creux.
Insérez dans le statif le générateur de champ
magnétique (
Fig. 7/1) destiné au mécanisme
Interlock, repoussez-le jusqu’à la butée vers
l'arrière et vissez-le.
Faites coulisser la poignée de transport (
Fig. 7/3)
par l’arrière sur le statif et vissez-le avec deux vis
(
Fig. 7/2).
Tenez le dispositif d’épifluorescence (
Fig. 8/1) à
angle droit au-dessus du statif et abaissez-le
pour engager la queue d'aronde légèrement de
biais sur le statif (
Fig. 8/4).
Mettez le dispositif d’épifluorescence (
Fig. 8/1) à
l’horizontale, puis avec la queue d’aronde
introduite dans le statif, tournez-le vers l'arrière,
alignez-le par rapport aux bords externes du
statif et fixez-le avec la tige filetée (
Fig. 8/3).
Si les bords externes du dispositif
d’épifluorescence ne sont pas
exactement alignés par rapport au
statif, vous risquez de ne pas pouvoir
mettre le dispositif d'épifluorescence
sous tension, car le système Interlock
coupe le circuit électrique pour éviter
la sortie de lumière LED en l’absence
de protection.
Reposez le tube et fixez-le avec la vis de blocage
(
Fig. 8/2), cf. point 3.5.1.

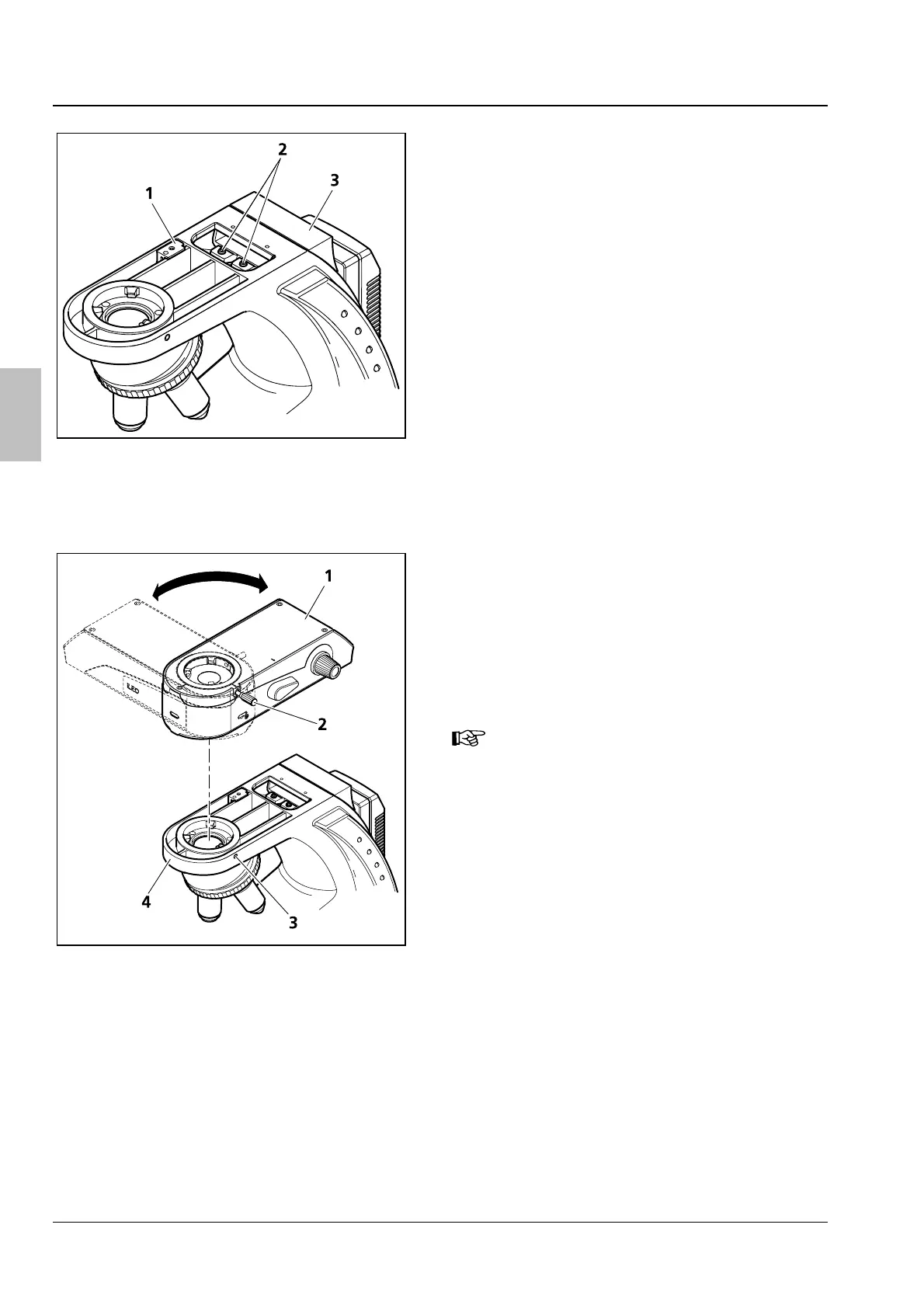

Fig. 7 Pose du générateur de champ
magnétique et de la poignée de
transport
Fig. 8 Pose du dispositif d’épifluorescence
