Primo Star / Primo Star iLED Mise en service et utilisation Carl Zeiss
M60-2-0011 v 08/2008 17
Fran
ais
• Au dos du statif, desserrez la tige filetée
(
Fig. 9/6) pour extraire la fiche (Fig. 9/2) de
l’adaptateur secteur (
Fig. 9/5) et l’introduire
dans la prise (
Fig. 9/1) du dispositif d’épi-
fluorescence.
• Introduisez la fiche (
Fig. 9/3) du dispositif
d’épifluorescence dans la prise (
Fig. 9/4) située
sur le statif et serrez la tige filetée (
Fig. 9/6).
• Poussez sur le câble pour l’introduire dans
le fixe-câble du dispositif d’épifluorescence
(
Fig. 9/7).
• Branchez l’adaptateur secteur sur une prise de
secteur.
Montage du coulisseau avec filtre jaune sur le
diaphragme de champ lumineux
• Dévissez la bague de recouvrement (
Fig. 11/2)
du diaphragme de champ lumineux (
Fig. 11/3).
• Tournez le coulisseau (
Fig. 10/3) pour amener
sa face inférieure en haut. Desserrez la vis
de blocage (
Fig. 10/4) de la bague de retenue
(
Fig. 10/1) et sortez celle-ci en la soulevant.
• Déposez la bague de recouvrement (
Fig. 10/2)
dans le coulisseau (
Fig. 10/3), face supérieure
dirigée vers le bas.
• Déposez la bague de retenue (
Fig. 10/1) dans le
coulisseau et immobilisez-la avec la vis de
blocage (
Fig. 10/4).

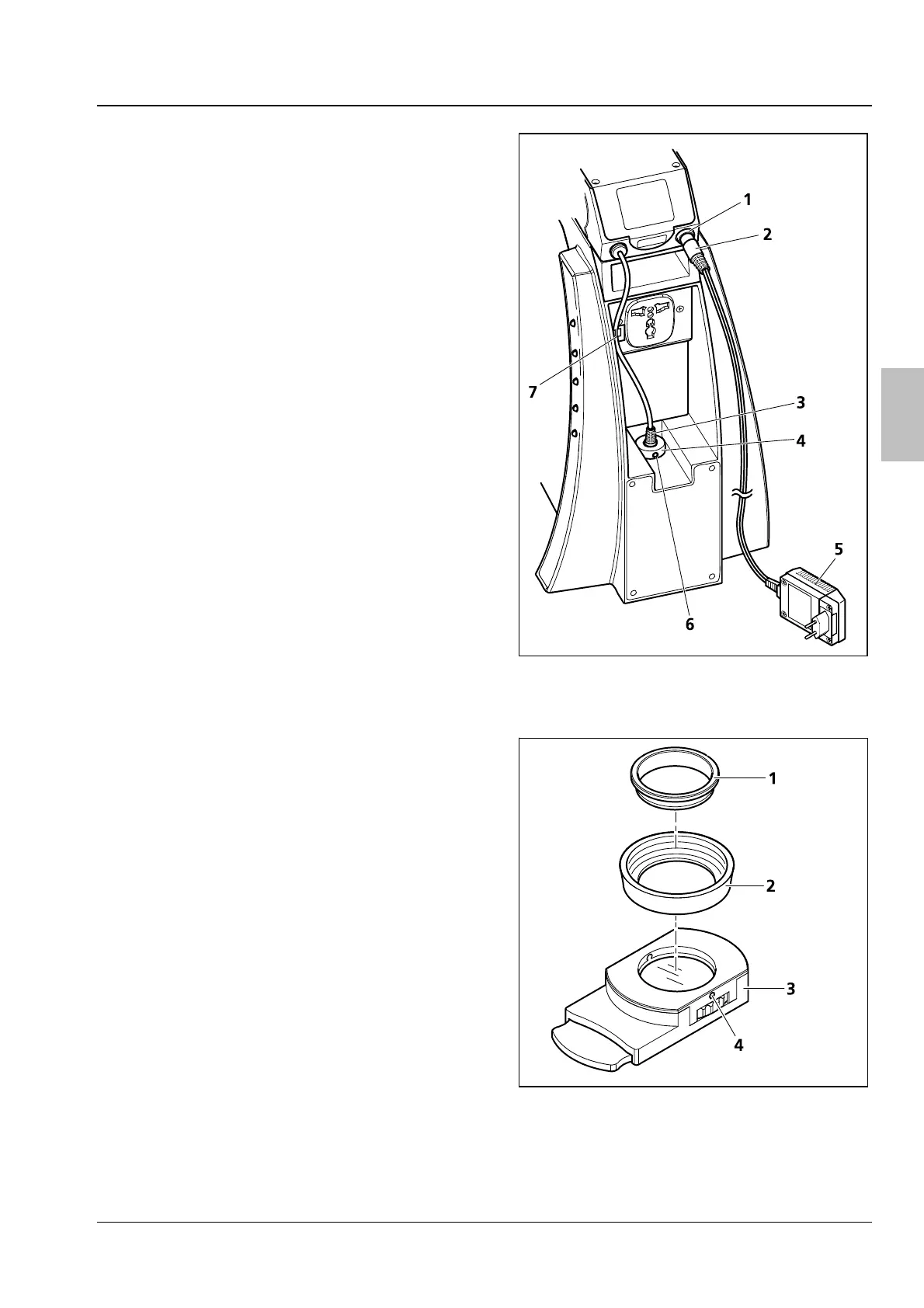

Fig. 9 Raccordement de l’alimentation
Fig. 10 Pose de la bague de recouvrement
dans le coulisseau
