Primo Star / Primo Star iLED Inbetriebnahme und Bedienung Carl Zeiss
M60-2-0011 v 08/2008 33
Deutsch
3.5.5 Spiegel ein- und ausbauen
Der Spiegel dient der Beleuchtung des Objektes,
falls kein Stromanschluss vorhanden ist.
Er kann nur in Verbindung mit dem Mikroskop
Primo Star, Fixed-Köhler verwendet werden. Dazu
müssen Kondensor und Kondensorträgereinsatz
demontiert werden.
Spiegel einbauen:
• Abdeckkappe (
Bild 30/6) von der Leuchtfeld-
blende (
Bild 30/5) abschrauben.
• Anschlagschraube (
Bild 30/8) herausschrauben
und Kondensorträger mit Rändelknopf für
Höheneinstellung ganz nach unten fahren.
• Klemmschraube (
Bild 30/2) des Kondensors und
Justierschrauben (
Bild 30/3) des Kondensor-
trägers (
Bild 30/4) mit Innensechskant-Schlüssel
soweit lösen, dass der Kondensor (
Bild 30/7)
nach vorn herausgezogen werden kann.
Kondensor (
Bild 30/7) herausnehmen.
• Klemmschraube (
Bild 30/2 bzw. Bild 31/1) aus
dem Kondensorträgereinsatz (
Bild 30/1 bzw.
Bild 31/3) herausschrauben.
• Kondensorträgereinsatz gegen die Feder nach
hinten drücken und schräg nach oben aus dem
Kondensorträger (
Bild 30/4) herausnehmen.
• Spiegel (
Bild 31/5) von oben durch die Öffnung
des Kondensorträgers in die Aufnahmebohrung
der Leuchtfeldblende (
Bild 31/2) einsetzen.
Dabei darauf achten, dass der Spiegel
waagerecht aufliegt.
• Spiegel durch Drehen und Neigen so ausrichten,
dass das Tageslicht gleichmäßig in den
Strahlengang reflektiert wird.
Spiegel ausbauen:
Der Ausbau erfolgt in umgekehrter Reihenfolge.

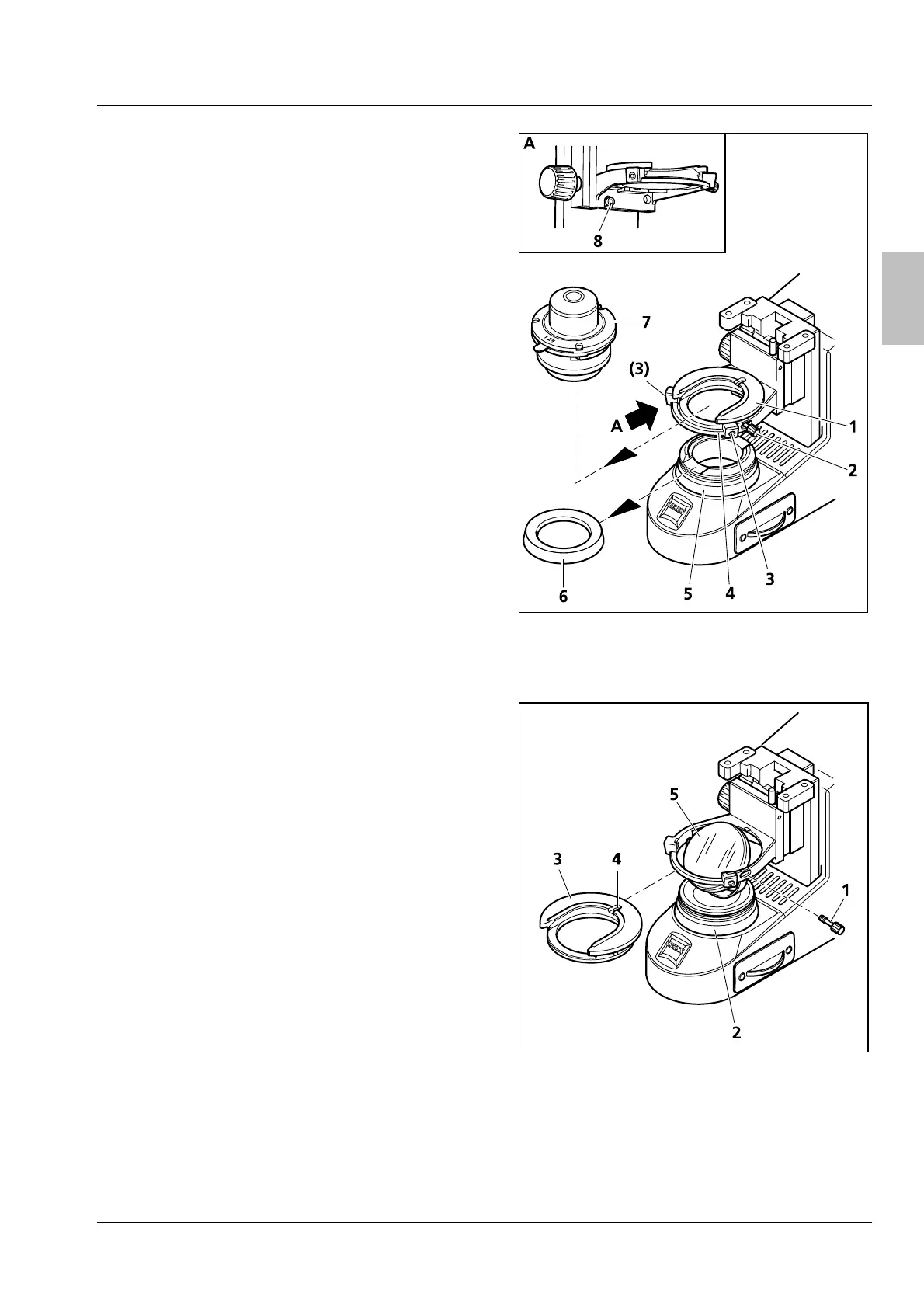

Bild 30 Kondensor aus- und einbauen
Bild 31 Spiegel ein- und ausbauen
