Carl Zeiss Inbetriebnahme und Bedienung Primo Star / Primo Star iLED
26 M60-2-0011 v 08/2008
Deutsch
• Okular in das Binokular einsetzen und mit Gewindestift fixieren.
• Mit dem Stellring des Okulars (
Bild 20/3) die keilförmige Figur des Okularzeigers scharfstellen.
• Objekt auf den Kreuztisch auflegen. Durch das Okular mit dem Okularzeiger das Objekt betrachten
und das mikroskopische Bild mit dem Fokussiertrieb scharfstellen.
• Nachdem im oben genannten Okular sowohl mikroskopisches Bild als auch Okularzeiger scharf sind,
das Bild für das zweite Auge mit dem Stellring des zweiten Okulars scharfstellen.
Damit sind beide mikroskopischen Bilder inkl. dem Okularzeiger scharf eingestellt.
Eine Fokussierung auf das Objekt sollte nun ausschließlich über den Fokussiertrieb erfolgen.
3.4.3 Durchlicht-Hellfeld am Mikroskop
Full-Köhler einstellen
• Zunächst kontrastreiches Objekt mit Deckglas
0,17 mm nach oben in den Objekthalter des
Kreuztisches einlegen. Das Objekt dabei mit
dem Federhebel (
Bild 16/19) fixieren.
• Falls das Mikroskopstativ mit einem Phasen-
oder Dunkelfeldschieber ausgerüstet ist, diesen
nach links bis zum Anschlag herausziehen
(Phasenschieber mit zwei Phasenkontrast-
positionen in Mittelstellung).
• Beleuchtungsintensität mit Drehknopf (
21/1) am Mikroskopstativ einstellen.
• Abbe-Kondensor mit dem Rändelknopf zur
Höhenverstellung (
Bild 16/22) an den oberen
Anschlag fahren und Aperturblendenhebel
(
Bild 16/21) in Mittelstellung bringen.
Bei Ausstattung mit Kreuztisch 75x30,
Trieb rechts, befindet sich der
Rändelknopf zur Höhenverstellung des
Kondensors auf der linken Seite des
Mikroskops; bei Ausstattung mit
Kreuztisch 75x30, Trieb links, auf der
rechten Seite.
• Objektiv 10x mit dem Rändelring (
Bild 21/6) des
Objektivrevolvers in den Strahlengang ein-
schwenken.
• Am binokularen Tubus (
Bild 21/7) zunächst in das eine Okular blicken und mit dem Fokussiertrieb (Bild
21/2) auf das Objekt fokussieren.
• Danach, falls notwendig, die Bildschärfe für das andere Auge durch Verdrehen der Augenlinse des
stellbaren Okulars nachstellen.
• Leuchtfeldblende (
Bild 21/3) so weit schließen, dass sie im Sehfeld (auch unscharf) sichtbar wird
(
Bild 21/A).

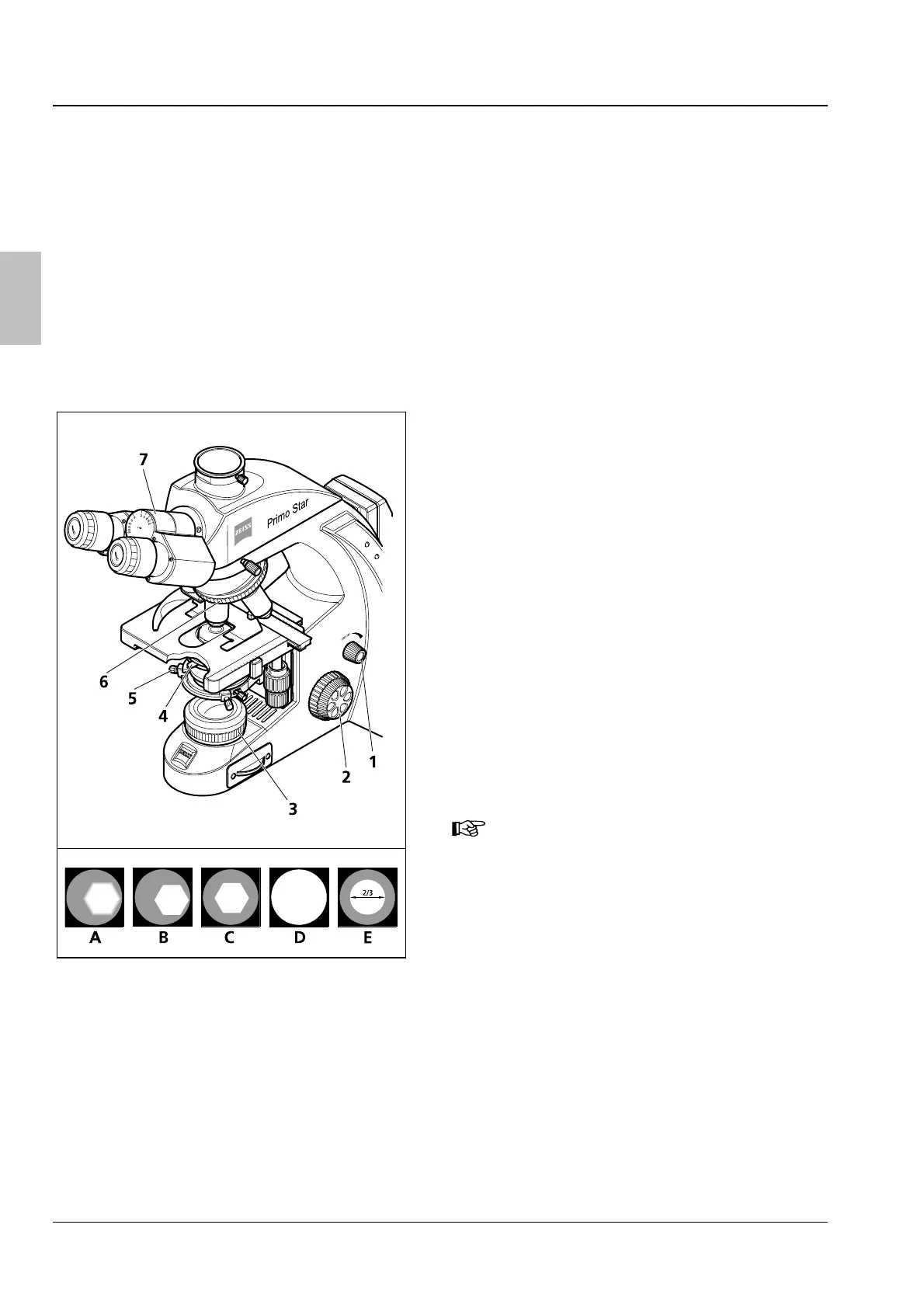

Bild 21 Durchlicht-Hellfeld einstellen
