Carl Zeiss 启动与操作 Primo Star / Primo Star iLED
34 M60-2-0011 v 08/2008
中文
3.5.6 安装照相机
使用所提供的三种适配器 (参见章节 2.1) 可以根据
选择将数码相机、摄像机、或紧凑型数码相机连
接在显微镜上。
• 根据需要先安装显像管（图 32/7） (请参见章
节 3.5.1)。
• 松开固定钉（图 32/8），把防尘盖从显像管上
取下。
安装紧凑型数码相机
• 滑动安装座(图 32/4), 螺纹接筒圈 M37/52 (图
32/3) 及透镜安装座(图 32/6)在交货时，已经安
装好作为数码相机接筒 P95 M37/52x0.75。右
图表示其拆开后的零部件。另外，如果将滑动
安装座 (图 32/4)上的螺纹接筒圈 M37/52 (图
32/3)旋拧下来(此处未图示), 也可以安装 M37
相机。
• 将接筒圈 (图 32/2) (属于相机标准配置) 装在相
机 (图 32/1) 上(请见相机使用说明书)。
• 将包含滑动安装座( 图 32/4), 螺纹接筒圈
M37/52 (图 32/3) 和透镜安装座 (图 30/6)的组
件， 旋入接筒圈 (图 32/2)。
• 将相机适配器插入显像管直至止挡位置，调整定位并用固定螺钉（图 32/8）固紧。
• 根据显微镜配置和所用照相机的不同，照相机物镜和透镜安装座（图 32/6）之间的距离可能需要设
置到最佳状态（请参看双箭头）。特别是在照相机物镜的任何变焦位置上都不能获得清晰图像时，
更需要设置合适距离。请在照相机上做如下设置：
− 关闭自动聚焦功能。
− 将距离设为∞。
− 将曝光方式设为自动定时。
− 选择尽可能大的光圈（即选用最小的光圈数！）。
并非所有照相机都有这些选项。请参阅所用照相机的使用说明书。
• 拧松无头螺丝(图 32/5)。
• 分步调整照相机物镜和透镜安装座之间的距离，即按照规定步骤在透镜安装座上移动带有照相机的
滑动安装座。
• 将照相机透镜从广角状态（W）变焦为长焦距状态（T）。

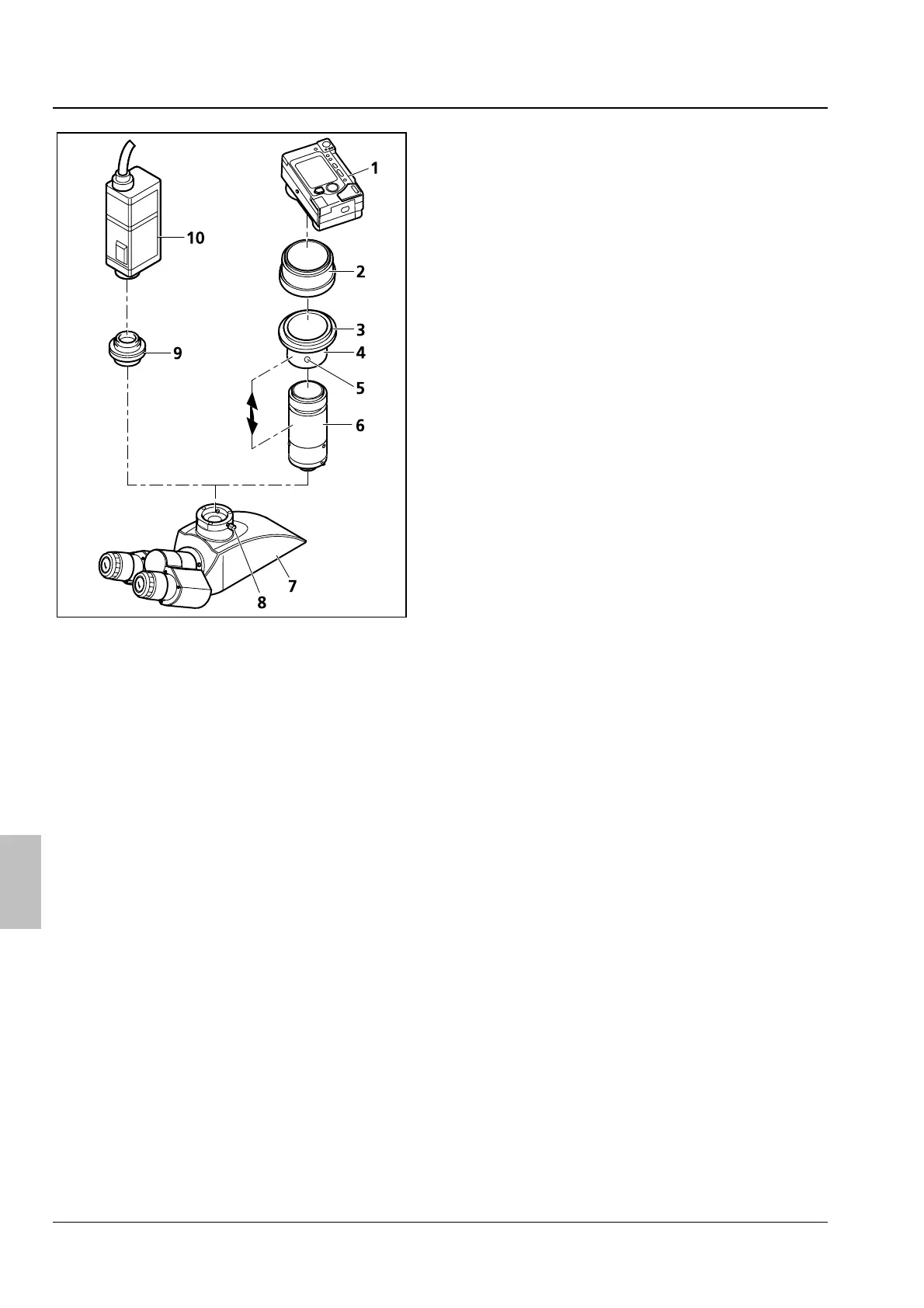

图 32 安装照相机
