3.5.6 Kamera ansetzen
Mit den drei verfügbaren Kamera-Adaptern (siehe
Abschnitt
2.1) können Digital-Kameras, Video-
Kameras oder Kompakt-Digital-Kameras nach
Wahl an das Mikroskop angeschlossen werden.
• Ggf. zuerst Fototubus (
Bild 32/7) montieren
(siehe Abschnitt
3.5.1).
• Klemmschraube (
Bild 32/8) lösen und Staub-
schutzkappe vom Fototubus abnehmen.
Kompakt-Digital-Kamera ansetzen
• Schiebefassung (
Bild 32/4), Gewindeadapterring
M37/52 (
Bild 32/3) und Linsenfassung
(
Bild 32/6) werden vormontiert als Digital
Kamera Adapter P95 M37/52x0,75 geliefert.
Die nebenstehende Zeichnung zeigt den
demontierten Zustand. Fernerhin lässt sich an
der Schiebefassung (
Bild 32/4) der Gewinde-
ringadapter M37/52 (
Bild 32/3) abschrauben
(nicht dargestellt), so dass sich nun auch
Kameras mit M37 ansetzen lassen.
• Adapterring (
Bild 32/2) (im Lieferumfang der
Kamera) an Kamera (
Bild 32/1) anbringen (siehe
Bedienungsanleitung der Kamera).
• Die Einheit, bestehend aus Schiebefassung (
Bild 32/4), Gewindeadapterring M37/52 (Bild 32/3) und
Linsenfassung (
Bild 32/6), in den Adapterring (Bild 32/2) einschrauben.
• Kamera mit Adapter bis zum Anschlag in den Fototubus einsetzen, ausrichten und mit
Klemmschraube (
Bild 32/8) fixieren.
• Je nach Mikroskopausrüstung oder verwendeter Kamera muss möglicherweise der Abstand
Kameraobjektiv – Linsenfassung (
Bild 32/6) optimiert werden (siehe Doppelpfeil). Dies ist insbesondere
dann der Fall, wenn sich in keiner Zoom-Stellung des Kameraobjektives ein beschnittfreies Bild erzielen
lässt. Hierzu an der Kamera folgende Einstellungen vornehmen:
− Autofokus abschalten.
− Entfernung auf ∞ einstellen.
− Belichtung auf Zeitautomatik stellen.
− Eine möglichst große Blende (d. h. kleine Blendenzahl!) wählen.
Nicht alle Kameras verfügen über diese Möglichkeiten. Bitte informieren Sie sich in der Kamera-
Bedienungsanleitung.
• Gewindestift (
Bild 32/5) lösen.
• Abstand Kameraobjektiv – Linsenfassung in Stufen variieren, d. h. Schiebefassung mit Kamera auf
Linsenfassung definiert verschieben.
• Kameraobjektiv von Weitwinkel (W) nach Tele (T) durchzoomen.

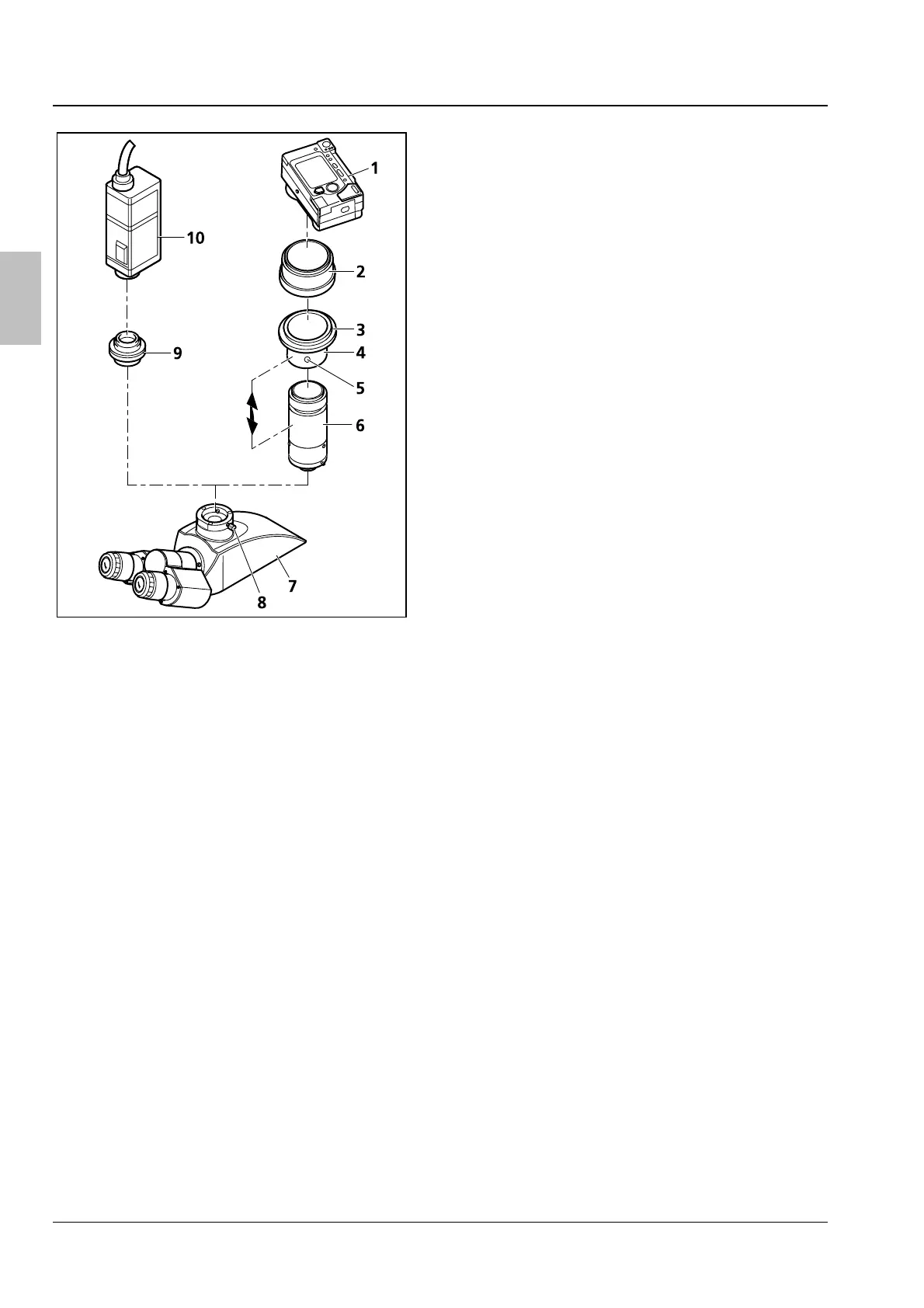

Bild 32 Kamera ansetzen
