Zeizz Primo Star - 安装落射荧光装置

Carl Zeiss 启动与操作 Primo Star / Primo Star iLED
16 M60-2-0011 v 08/2008
中文
3.1.2 安装落射荧光装置
在座架上安装落射装置
• 取下镜筒，参见章节
3.5.1。如果在座架上有
加固镜筒的紧固螺钉，则用无头螺钉予以替
换。
• 将用于联锁系统的磁场传感器（图 7/1）装入
座架后侧横臂的顶端，并拧紧。
• 运输用把手 (图 6 将运输用把手（图 7/3)从后面
推入座架，并用两个螺钉（图 7/2）螺旋固
紧。
• 将落射装置（图 8/1）成直角，通过其环行燕
尾槽，略微倾斜装入座架（图 8/4 ）。
• 将落射装置（图 8/1）水平安放，并通过环行
燕尾槽在座架上向后旋转，与座架外缘对齐，
然后用无头螺钉（图 8/3）拧紧。
如果落射装置外边缘与座架外缘未对
齐，则落射装置有可能不能被启动，
因为这样联锁切换装置为防止 LED-光
线的泄漏会中断电路。
• 装上镜筒并拧紧紧固螺钉（图 8/2），参见章
节
3.5.1 。

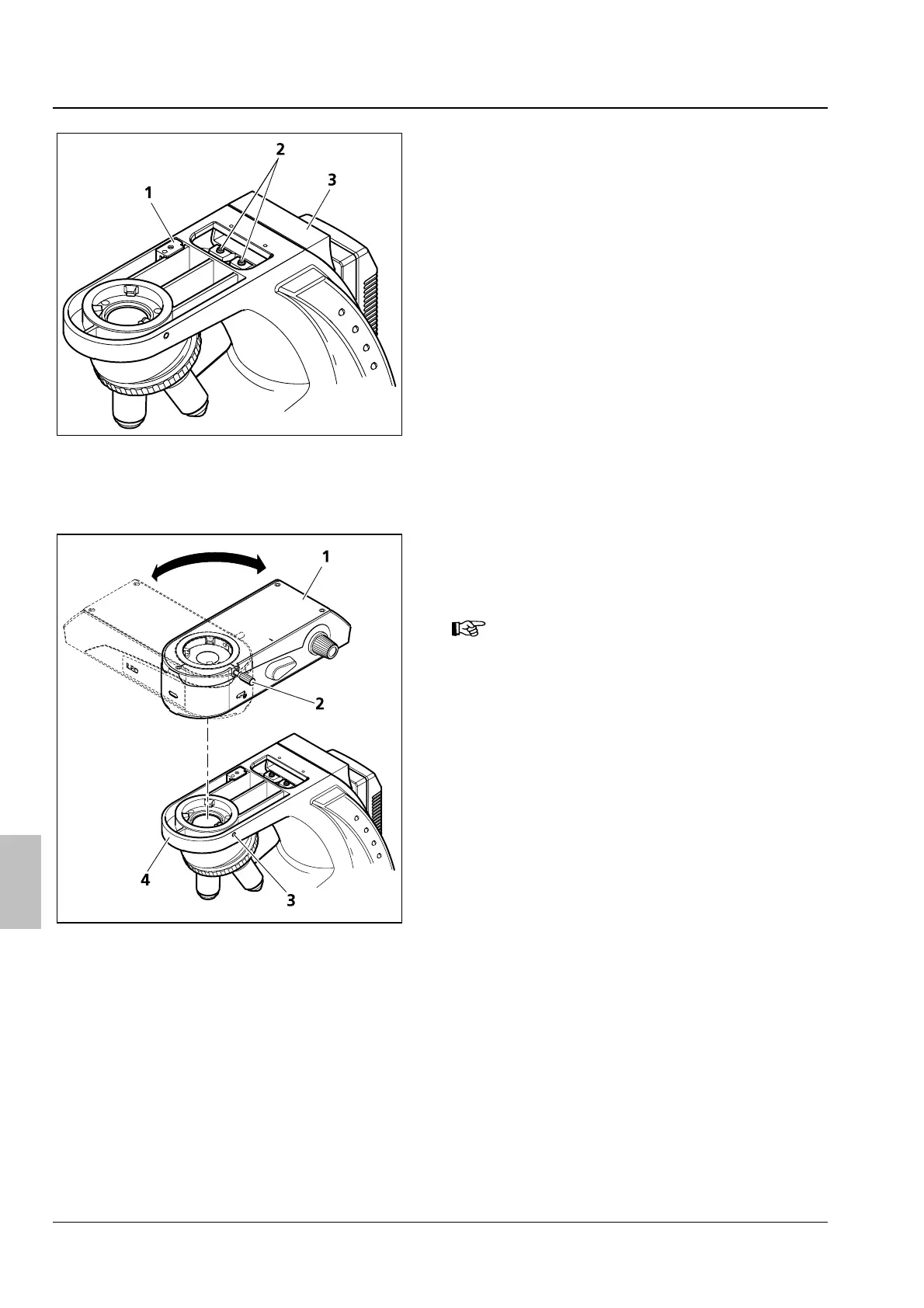

图 7 安装磁场传感器和运输把手
图 8 安装落射荧光装置
