3.4.5 Ajustar luz transmitida - contraste
de fases o luz transmitida - campo
oscuro
Para realizar el procedimiento de
contraste de fases en el Primo Star,
se requiere un estativo equipado
para Full-Koehler.
• Ajustar el microscopio al principio como en
campo claro.
• Intercalar el objetivo de contraste de fases (para
Ph 1, Ph 2 ó Ph 3) en la marcha de los rayos
girando el revólver portaobjetivos.
• Abrir el diafragma de campo luminoso (
Figura
22/3) en el estativo y, mediante la palanca
(
Figura 22/1), el diafragma de apertura en el
condensador de Abbe (
Figura 22/2).
• Montar la corredera apropiada para el objetivo
utilizado, con una (
Figura 22/6) o dos (Figura
22/9) posiciones para contraste de fases (Ph).
− Corredera Ph 1, Ph 2 ó Ph 3 (Figura 22/6):
Desenroscar el tornillo (
Figura 22/7).
Introducir la corredera desde la izquierda en
el condensador de Abbe y volver a enroscar
el tornillo (
Figura 22/7).
− Corredera Ph 1 / H / Ph 2 (Figura 22/9):
Desenroscar el asa (
Figura 22/8) del lado
derecho. Introducir la corredera (
Figura 22/9)
desde la izquierda en el condensador de
Abbe (las inscripciones Ph 1 y Ph 2 son
derechas y legibles al directo por delante).
Volver a enroscar el asa.
Cuidado: Peligro de pillarse los dedos
Al utilizar la corredera Ph 1 / H / Ph 2 existe el peligro de pillarse los dedos entre la corredera y
los mandos de la platina. Para evitarlo, se puede desenroscar el tornillo de cabeza ranurada (en
el lado inferior del condensador) del taladro medio para enroscarlo en el taladro al lado a la
izquierda o derecha (en dependencia de si se maneja la platina de la derecha o izquierda).

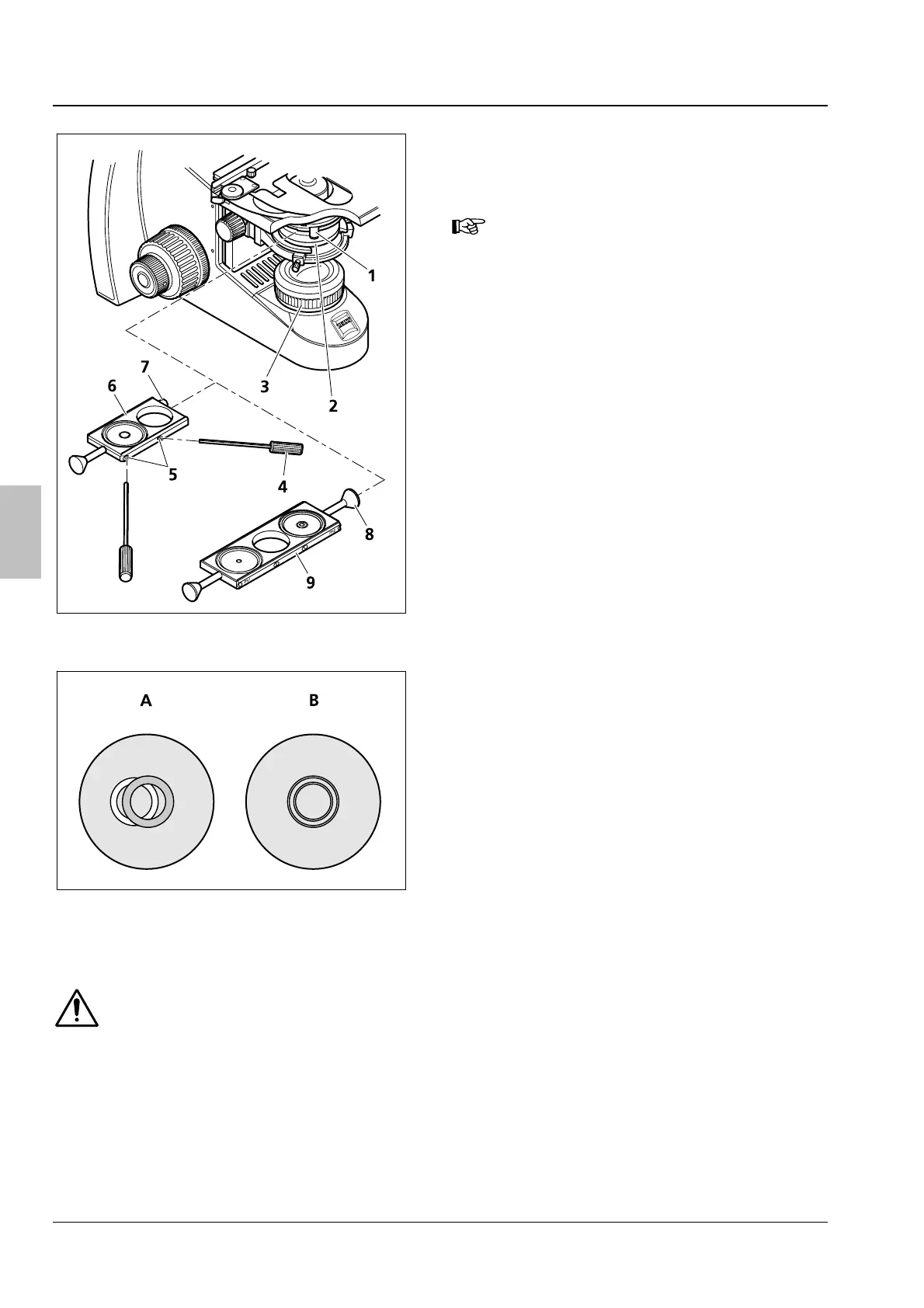

Figura 22 Insertar la corredera
Figura 23 Centrar el diafragma anular
