Primo Star / Primo Star iLED Puesta en servicio y manejo Carl Zeiss
M60-2-0011 v 08/2008 29
Es
añol
− Para ello, aflojar por de pronto el tornillo de
apriete (
Figura 16/12) situado en el
portacondensador y sacar el condensador hacia
delante (si es necesario, bajar el porta-
condensador mediante el botón moleteado
(
Figura 16/22)).
− Desenroscar el tornillo de cabeza ranurada
(
Figura 24) para enroscarlo en el taladro al lado
a la izquierda o derecha. Volver a poner el
condensador.
• Empujar la corredera hacia la derecha (en el
caso de la corredera con dos posiciones de
contraste de fases hacia la derecha o izquierda)
hasta percibir la posición de retención, llevando
así el diafragma de contraste de fases a la
trayectoria de los rayos.
La posición media de la corredera Ph 1 /
H / Ph 2 contiene un filtro (∅ 22 mm)
instalado en la fábrica. Se puede
cambiarlo o bien sacarlo una vez
quitado el anillo de retención.
• Abrir el diafragma de apertura del condensador completamente mediante su palanca (tope izquierdo).
• Adaptar la intensidad luminosa.
• Controlar el centraje del diafragma anular según la
Figura 23. Sacar un ocular para tal fin y sustituirlo
por la lente auxiliar.
• Cuando sea necesario, centrar el diafragma anular (
Figura 23/A) mediante los dos tornillos de ajuste
de la corredera (
Figura 22/5), usando las dos llaves Allen SW 1,5 (Figura 22/4), hasta que se presente
una imagen que corresponda a la
Figura 23/B.
• Cambiar de nuevo la lente auxiliar por el ocular.
Para aplicaciones de campo oscuro se utiliza la corredera de campo oscuro en vez de la
corredera de contraste de fases.

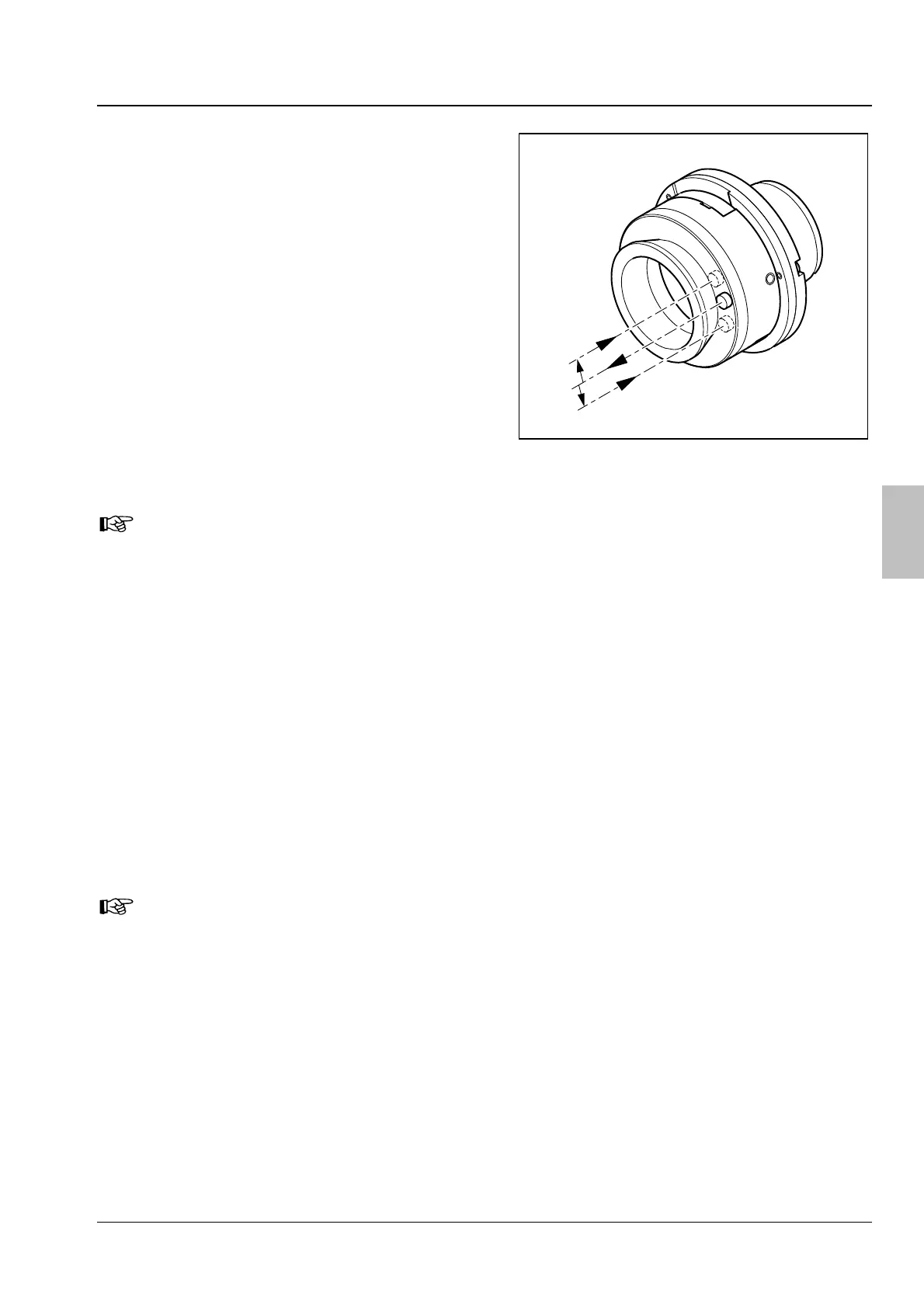

Figura 24 Tornillo de cabeza ranurada en el
lado inferior del condensador
