Carl Zeiss Ввод в действие и обслуживание Primo Star / Primo Star iLED
32 M60-2-0011 v 08/2008
Р
сский
3.5.3 Смена галогенной лампы
6В/30Вт и осветителя на
светодиоде
Перед сменой галогенной лампы
6В/30Вт дождаться её охлаждения
и вытащить штекерный блок
питания из розетки.
• Ослабить оба стопорных винта (
Рисунок
28/3) осветительного модуля (
Рисунок 28/1
и 2 соответственно). При этом каждый винт
слегка надавить к пружине и повернуть его
на 90°: левый винт по часовой стрелке,
правый винт против часовой стрелки.
• Вынуть осветительный модуль (
Рисунок
28/1 и 2 соответственно) из штатива.
• Если штатив оснащен галогенной лампой
6В/30Вт (
Рисунок 28/2), вытащить галоген-
ную лампу (
Рисунок 28/4) из держателя и
вставить новую. Не дотрагиваться руками
до новой галогенной лампы, так как это
сократит её срок службы.
• Если штатив оснащён светодиодом, заме-
нить осветительный модуль полностью,
включая светодиод (
Рисунок 28/1).
• Вдвинуть держатель (
Рисунок 28/1 и 2
соотеветственно) в штатив и зафиксиро-
вать его обоими винтами (
Рисунок 28/3).
При этом слегка надавить каждый винт к
пружине и повернуть его на 90°: левый
винт против часовой стрелки, правый винт
по часовой стрелке.
3.5.4 Смена объектива
• Опустить предметный столик до нижнего
предельного положения с помощью фоку-
сирующего привода.
• Повернуть револьвер объективов (
Рисунок
29/3), чтобы привести заменяемый объек-
тив (
Рисунок 29/1) в боковую позицию.
• Вывинтить объектив и вынуть его снизу с
помощью резиновой полосы, которая
входит в объём поставки.
• Ввинтить желаемый объектив (
Рисунок
29/2) в револьвер объективов до упора
(вручную).
• Для установки объектива в до сих пор
незанятой позиции следует удалить пыле-
защитный колпак с соответствующего
отверстия револьвера объективов.

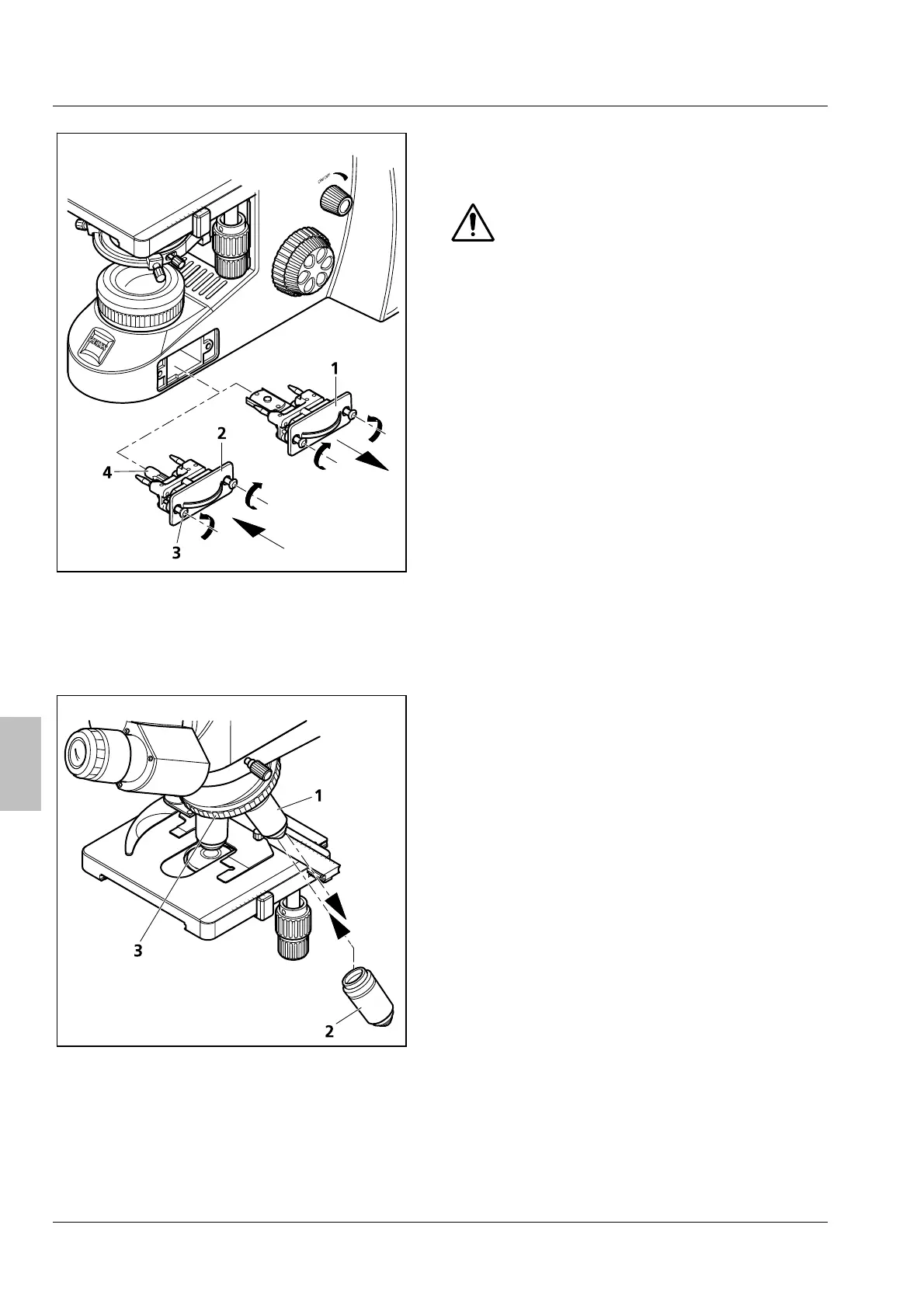

Рисунок 28 Смена галогенной лампы
6В/30Вт и светодиодного
осветителя
Рисунок 29 Смена объектива
