Carl Zeiss Pflege und Störungsbeseitigung Primo Star / Primo Star iLED
38 M60-2-0011 v 08/2008
Deutsch

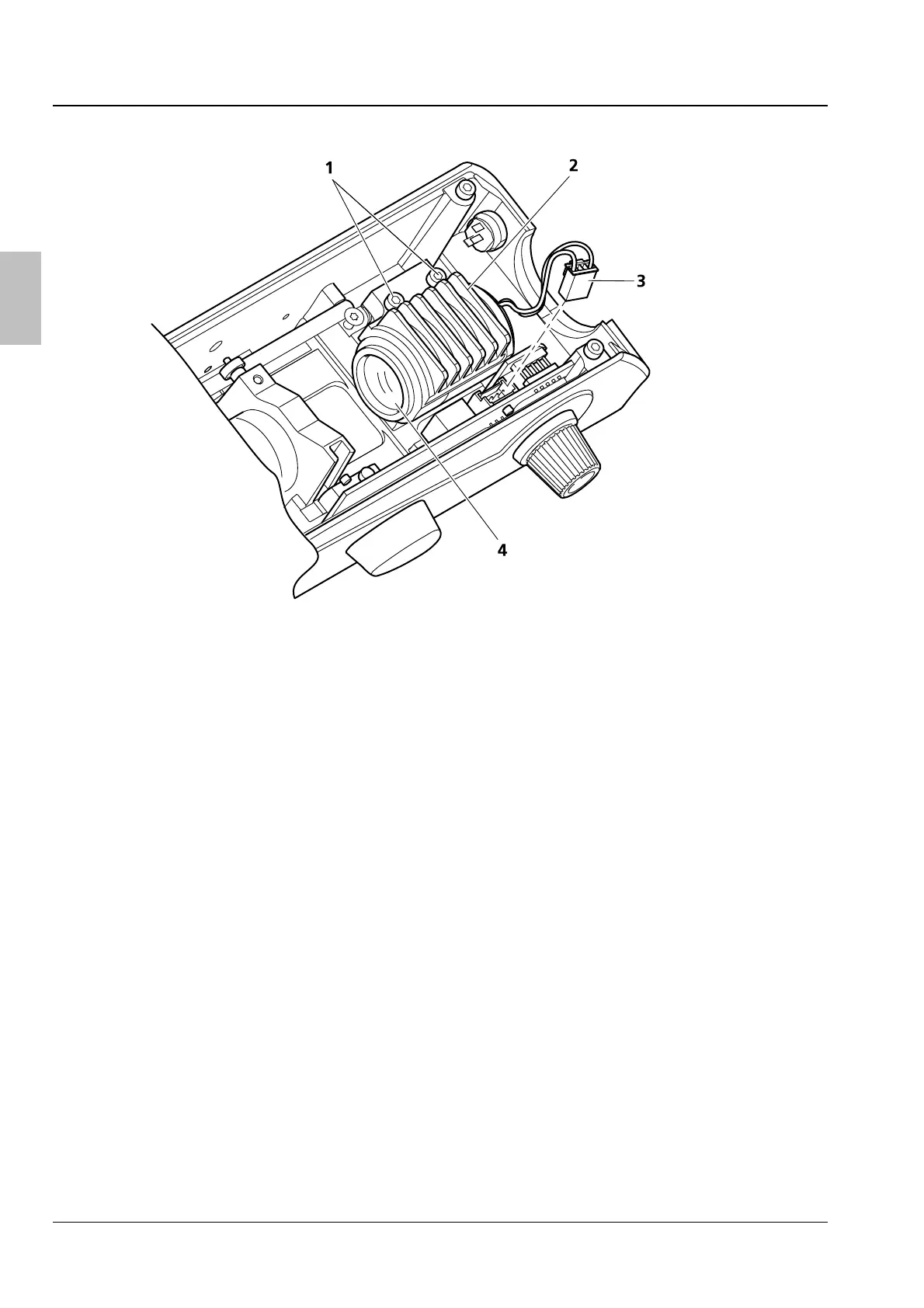

Bild 34 LED-Modul Auflicht
• Halter (
Bild 34/2) wieder aufsetzen, Schrauben (Bild 34/1) nur leicht anziehen, so dass das LED-Modul
in der Führung noch verschoben werden kann.
• LED-Modul nach vorn (Bedienerseite) gegen den Anschlag schieben und Schrauben (
Bild 33/1)
handfest anziehen. Dieser Schritt ist notwendig, damit die optimale optische Konfiguration wieder
hergestellt wird.
• Stecker (
Bild 34/3) wieder in Platine einstecken.
• Deckel aufsetzen und drei Befestigungsschrauben (
Bild 33/1) festziehen. Dabei vorher den Deckel in
Pfeilrichtung in die vordere rechte Ecke ziehen (
Bild 33), damit die optische Achse wieder stimmt.
• Tubus wieder aufsetzen (siehe auch Abschnitt
3.5.1).
