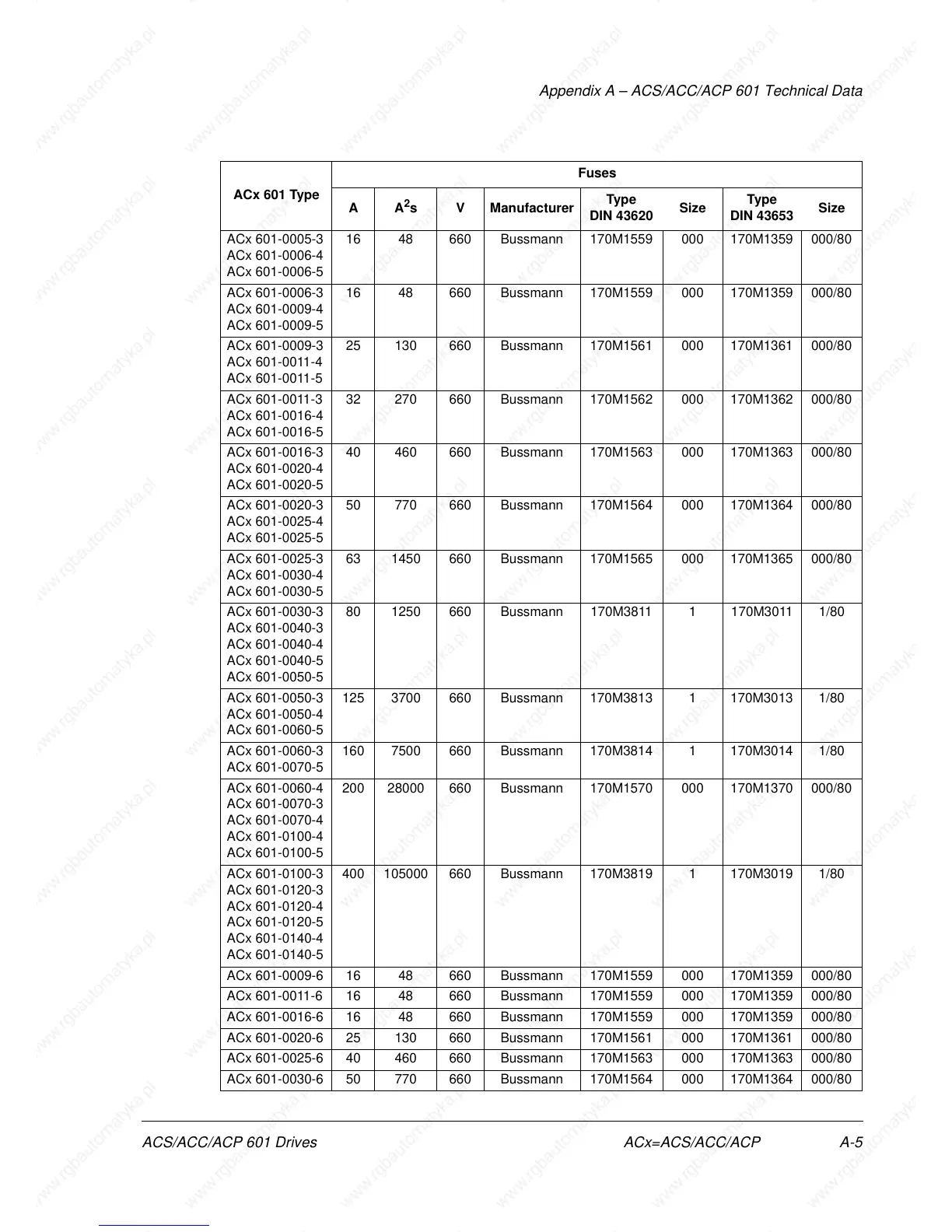

Appendix A – ACS/ACC/ACP 601 Technical Data
ACS/ACC/ACP 601 Drives ACx=ACS/ACC/ACP A-5
ACx 601 Type
Fuses
AA
2
sVManufacturer
Type
DIN 43620
Size
Type
DIN 43653
Size
ACx 601-0005-3
ACx 601-0006-4
ACx 601-0006-5
16 48 660 Bussmann 170M1559 000 170M1359 000/80
ACx 601-0006-3
ACx 601-0009-4
ACx 601-0009-5
16 48 660 Bussmann 170M1559 000 170M1359 000/80
ACx 601-0009-3
ACx 601-0011-4
ACx 601-0011-5
25 130 660 Bussmann 170M1561 000 170M1361 000/80
ACx 601-0011-3
ACx 601-0016-4
ACx 601-0016-5
32 270 660 Bussmann 170M1562 000 170M1362 000/80
ACx 601-0016-3
ACx 601-0020-4
ACx 601-0020-5
40 460 660 Bussmann 170M1563 000 170M1363 000/80
ACx 601-0020-3
ACx 601-0025-4
ACx 601-0025-5
50 770 660 Bussmann 170M1564 000 170M1364 000/80
ACx 601-0025-3
ACx 601-0030-4
ACx 601-0030-5
63 1450 660 Bussmann 170M1565 000 170M1365 000/80
ACx 601-0030-3
ACx 601-0040-3
ACx 601-0040-4
ACx 601-0040-5
ACx 601-0050-5
80 1250 660 Bussmann 170M3811 1 170M3011 1/80
ACx 601-0050-3
ACx 601-0050-4
ACx 601-0060-5
125 3700 660 Bussmann 170M3813 1 170M3013 1/80
ACx 601-0060-3
ACx 601-0070-5
160 7500 660 Bussmann 170M3814 1 170M3014 1/80
ACx 601-0060-4
ACx 601-0070-3
ACx 601-0070-4
ACx 601-0100-4
ACx 601-0100-5
200 28000 660 Bussmann 170M1570 000 170M1370 000/80
ACx 601-0100-3
ACx 601-0120-3
ACx 601-0120-4
ACx 601-0120-5
ACx 601-0140-4
ACx 601-0140-5
400 105000 660 Bussmann 170M3819 1 170M3019 1/80
ACx 601-0009-6 16 48 660 Bussmann 170M1559 000 170M1359 000/80
ACx 601-0011-6 16 48 660 Bussmann 170M1559 000 170M1359 000/80
ACx 601-0016-6 16 48 660 Bussmann 170M1559 000 170M1359 000/80
ACx 601-0020-6 25 130 660 Bussmann 170M1561 000 170M1361 000/80
ACx 601-0025-6 40 460 660 Bussmann 170M1563 000 170M1363 000/80
ACx 601-0030-6 50 770 660 Bussmann 170M1564 000 170M1364 000/80
