DE - 15
CAT2 6 Inbetriebnahme
1 Brennerhalter (2) mit Passschraube (3), Scheibe (16) und Mutter (15) an
Halter (11) befestigen.
2 Brenner kpl. an Brennerhalter (2) befestigen.
3 Schutzkappen (6) entfernen. Stecken Sie einen Innensechskantschlüssel in
die Bohrung und klicken Sie die Schutzkappen (6) heraus.
4 CAT2 (10) mit vier Zylinderschrauben (9) an Roboterflansch (8)
schrauben.
5 Schutzkappen (6) wieder einklicken.
1 Brenner
2 Brennerhalter
3 Passschraube M8
4 Spiralkabel
5 Steckergehäuse
6 Schutzkappen 4Stk.
7 Roboter
8 Roboterflansch
9 Zylinderschrauben 4Stk.
10 CAT2
11 Halter
12 Klemmring
13 Konus-Spannelement
14 Zylinderschraube M8
15 Mutter
16 Scheibe

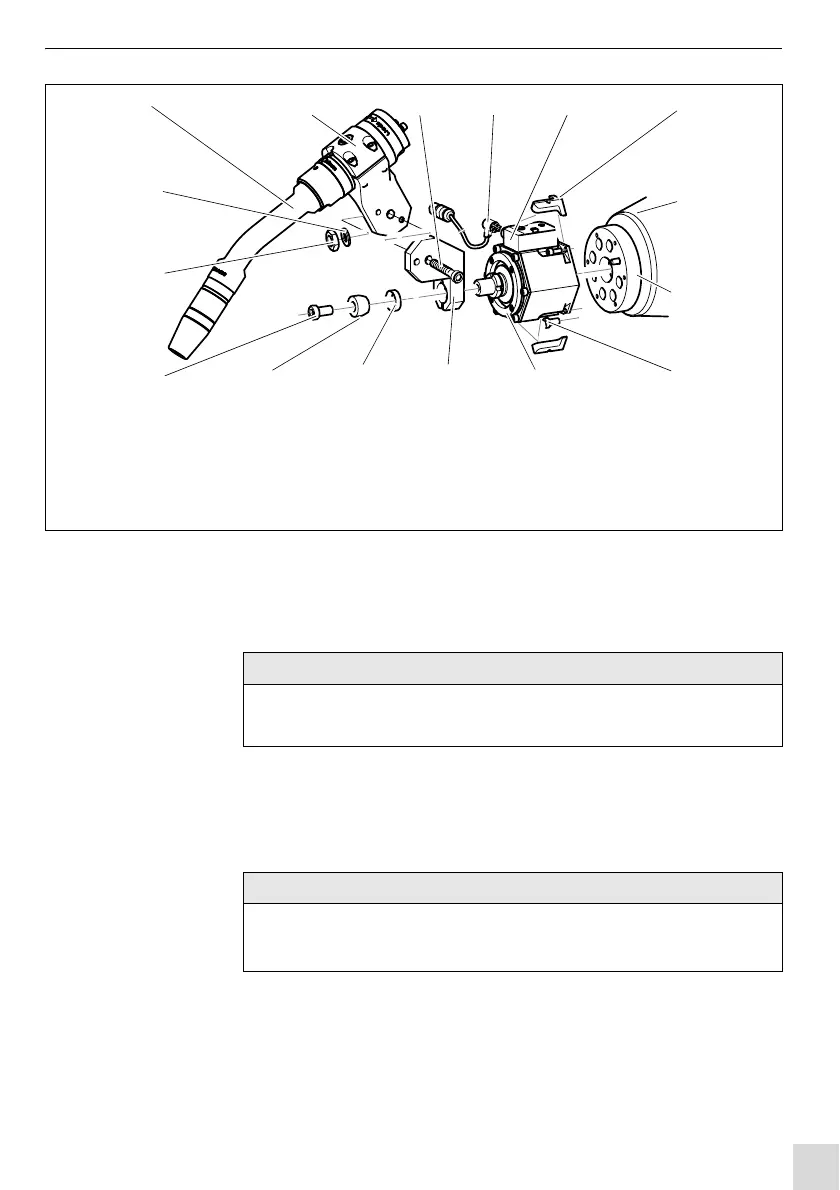

Abb. 6 CAT2 am Roboter montieren
12 4 6
7
9121314
3
16
15
8
1011
5
HINWEIS
• Die Befestigung des Brenners (1) ist abhängig vom jeweiligen
Brennertyp.
HINWEIS
• Achten Sie auf die korrekte Lage des Steckergehäuses.
 Abb. 5 Funktionsschema auf Seite DE-13
