Abicor Binzel MIG - Führungsspirale

DE - 11
MT/AUT/AUT RAB 6 Inbetriebnahme
6.2.1 Führungsspirale
Zur Verwendung von Stahldrähten.
1 Schlauchpaket (9) gestreckt auslegen.
2 Gasdüse (10) und Stromdüse (11) am Brennerhals (2) abschrauben.
3 Überwurfmutter (6) am Zentralstecker (4) abschrauben.
4 Führungsspirale (8) durch Drahtförderschlauch (3) bis Haltenippel (7)
einschieben.
5 Überwurmutter (6) handfest aufschrauben.
6 Überlänge von Führungsspirale (8) bündig am Brennerhals (2) bzw.
Düsenstock (1) abschneiden.
7 Überwurfmutter (6) abschrauben und Führungsspirale (8) herausziehen.
8 Spiralenanfang im Winkel von ca. 40° anschleifen und Schnittkante
entgraten.
9 Angespitzte Führungsspirale (8) durch Drahtförderschlauch (3) bis
Haltenippel (7) einschieben.
10 Überwurfmutter (6) aufschrauben und mit Mehrfachschlüssel (5)
festziehen.
11 Stromdüse (11) einschrauben und Gasdüse (10) aufstecken.
1 Düsenstock
2 Brennerhals
3 Drahtförderschlauch
4 Zentralstecker
5 Mehrfachschlüssel
6 Überwurfmutter
7 Haltenippel
8 Führungsspirale
9 Schlauchpaket
10 Gasdüse
11 Stromdüse

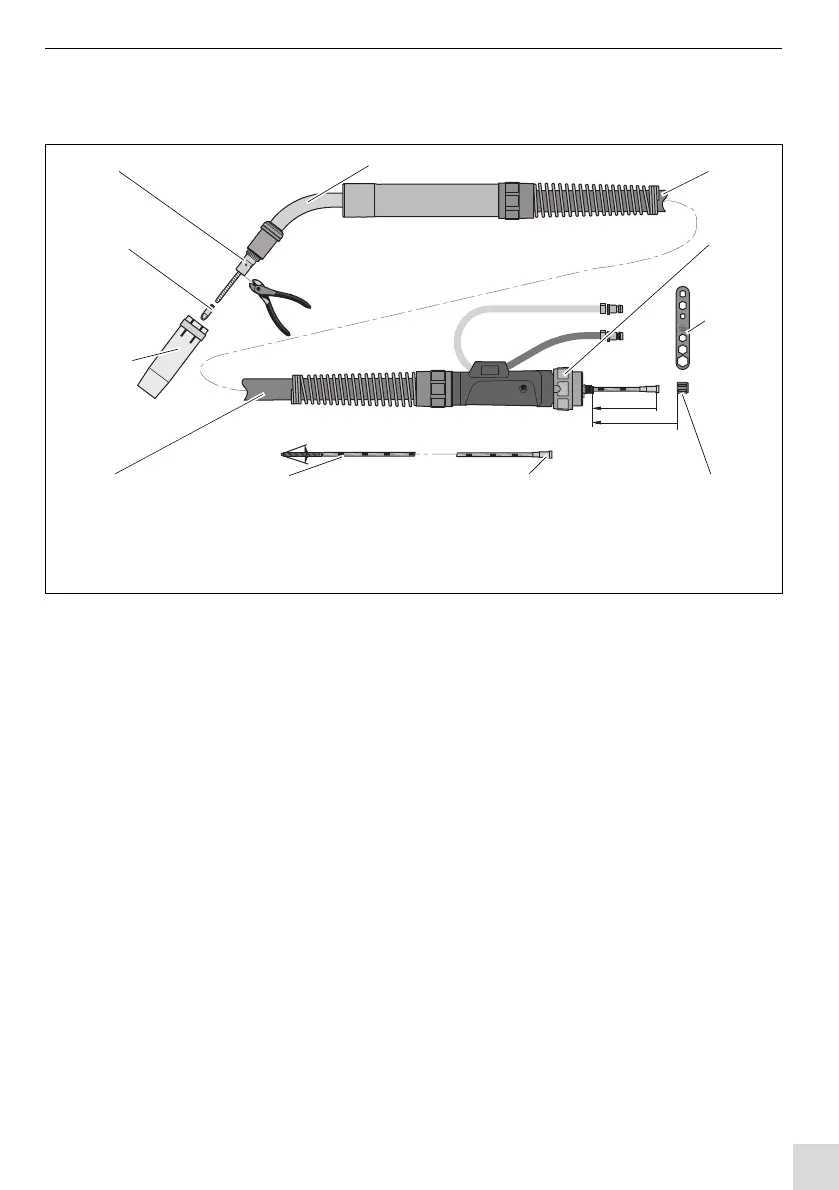

Abb. 3 Führungsspirale
40°
1 2
9
10
11
3
4
8
5
67
