Abicor Binzel MIG - Monter Le Faisceau Côté Poste; Raccordement du Circuit de Refroidissement

FR - 13
MT/AUT/AUT RAB 6 Mise en service
6.3 Monter le faisceau côté poste
1 Joindre le connecteur central (10) et le raccord européen (9) sur le
dévidoir (8) et les serrer à l'aide de l'écrou de raccordement (11).
6.4 Raccordement du circuit de refroidissement
1 Faisceau
2 Tuyau de retour de liquide de
refroidissement
3 Tuyau d'amenée de liquide de
refroidissement
4 Groupe refroidisseur
(uniquement pour les torches
refroidies par liquide)
5 Bobine de fil
6 Bouteille de gaz protecteur
7 Source de courant
8 Dévidoir
9 Raccord européen
10 Connecteur central
11 Ecrou de raccordement

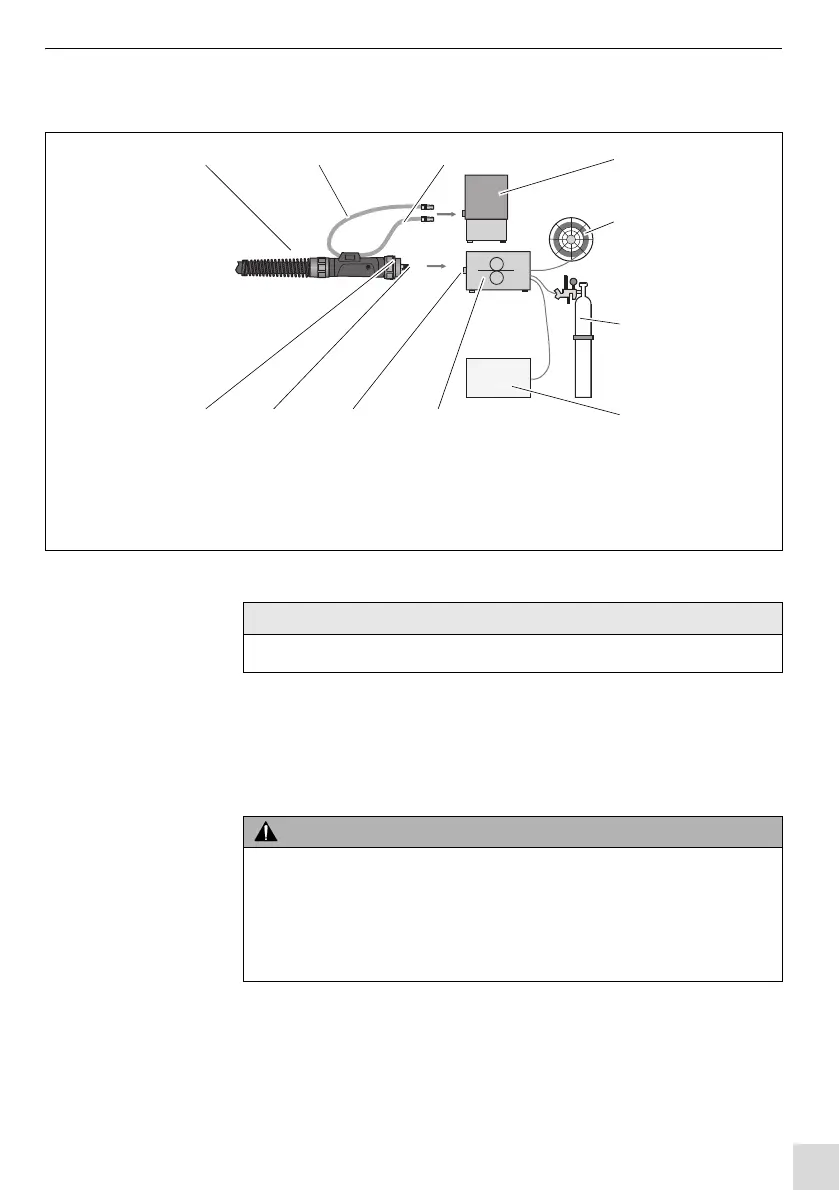

Fig. 5 Monter le faisceau côté poste
1 23 4
5
6
7911 810
REMARQUE
• Contrôlez encore une fois la fixation correcte de la gaine guide-fil.
AVERTISSEMENT
Risque de brûlures
Risque de surchauffe de la torche de soudage si le niveau du liquide de
refroidissement est trop bas.
• Porter des gants de protection.
• Vérifier régulièrement le niveau du liquide de refroidissement.
