6.3 Montar el conjunto de cables en el lado de la máquina
1 Acoplar el adaptador central (10) y la hembrilla central (9) en la
devanadora (8) y retenerlos mediante una tuerca de conexión (11).
6.4 Conectar el sistema de refrigeración
1 Conjunto de cables
2 Tubo para el retorno de
refrigerante
3 Tubo para la alimentación de
refrigerante
4 Equipo de refrigeración por
recirculación
(sólo para antorchas
refrigeradas por líquido)
5 Bobina de cesta
6 Botella de gas inerte
7 Fuente de corriente
8 Devanadora o alimentador
9 Hembrilla central
10 Adaptador central
11 Tuerca de conexión

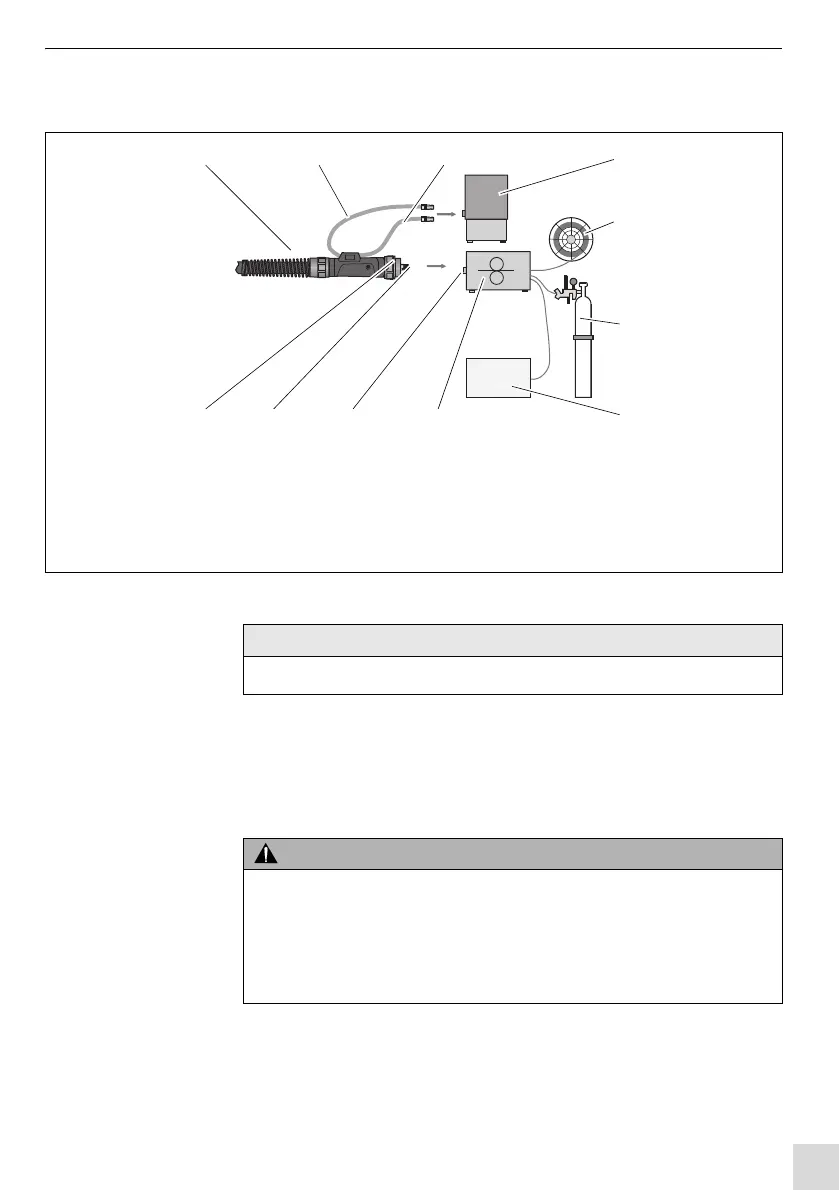

Fig. 5 Montar el conjunto de cables en el lado de la máquina
1 23 4
5
6
7911 810
INDICACIÓN
• Controlar otra vez si el guíahilos está sujetado correctamente.
¡AVISO!
Riesgo de quemaduras
La antorcha de soldadura se sobrecalienta por el nivel del refrigerante
demasiado bajo.
• Llevar guantes de protección.
• Controlar regularmente el nivel del refrigerante.
