Abicor Binzel MIG - Sirga O Guía de Plástico

ES - 12
6 Puesta en servicio MT/AUT/AUT RAB
6.2.2 Sirga o guía de plástico
Para el uso de aluminio, cobre, níquel y acero fino.
1 Aguzar la extremidad de la sirga de plástico a aprox. 40° (9) mediante el
sacapuntas de ABICOR BINZEL (10).
2 Propulsar la sirga de plástico (9) a través del conductor de hilo (1) hasta
el tope en el tubo de contacto.
3 Enchufar el sujetahilos (8), la junta tórica (8) y la tuerca de unión (3) en la
sirga de plástico (9) y tensar la tuerca de unión (3).
4 Marcar la sirga de plástico sobresaliente (9) delante de los rodillos
transportadores de hilo.
5 Cortar la sirga de plástico (9) en la marca utilizando el cortador de
ABICOR BINZEL (5).
6 Aguzar el punto de corte.
1 Conductor de hilo
2 Adaptador central
3 Tuerca de unión
4 Devanadora
5 Cortador ABICOR BINZEL
6 Tubo guía
7 Junta tórica
8 Sujetahilos
9 Sirga de plástico
10
Sacapuntas ABICOR BINZEL

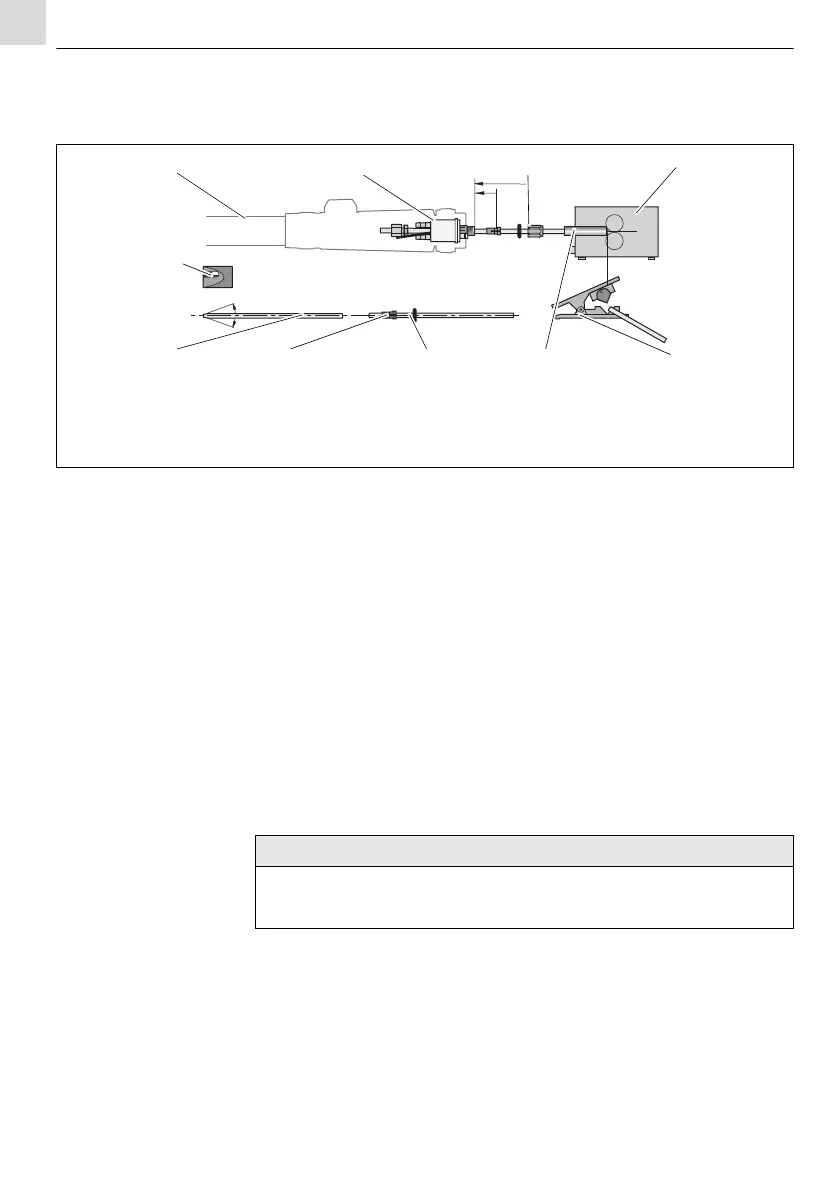

Fig. 4 Recortar la sirga de plástico
40 °
1 2 4
59 8 6
10
3
7
INDICACIÓN
• En caso de sirgas con un diámetro exterior de 4,00 mm, hay que sustituir
el tubo capilar en la pieza intermedia por un tubo guía.
