Abicor Binzel MIG - Gaine Guide-Fil Acier

FR - 11
MT/AUT/AUT RAB 6 Mise en service
6.2.1 Gaine guide-fil acier
Pour l'utilisation de fils en acier.
1 Poser le faisceau (9) de façon allongée.
2 Dévisser la buse gaz (10) et le tube-contact (11) sur le col de cygne (2).
3 Dévisser l'écrou arrêt de gaine (6) sur le connecteur central (4).
4 Introduire la gaine guide-fil (8) à travers le câble transport de fil (3) jusqu'à
l'embout de gaine (7).
5 Visser l'écrou arrêt de gaine (6) à la main.
6 Couper la gaine guide-fil trop longue (8) de sorte qu'elle soit alignée avec
le col de cygne (2) ou le support tube-contact (1).
7 Dévisser l'écrou arrêt de gaine (6) et retirer la gaine guide-fil (8).
8 Affûter l'extrémité de la gaine dans un angle d'env. 40° et ébavurer le bord
de coupe.
9 Introduire la gaine guide-fil (8) affûtée à travers le câble transport de fil (3)
jusqu'à l'embout de gaine (7).
10 Visser l'écrou arrêt de gaine (6) et le serrer à l'aide de la clé universelle (5).
11 Visser le tube-contact (11) et placer la buse gaz (10).
1 Support tube-contact
2 Col de cygne
3 Câble transport de fil
4 Connecteur central
5 Clé universelle
6 Ecrou arrêt de gaine
7 Embout de gaine
8 Gaine guide-fil
9 Faisceau
10 Buse gaz
11 Tube-contact

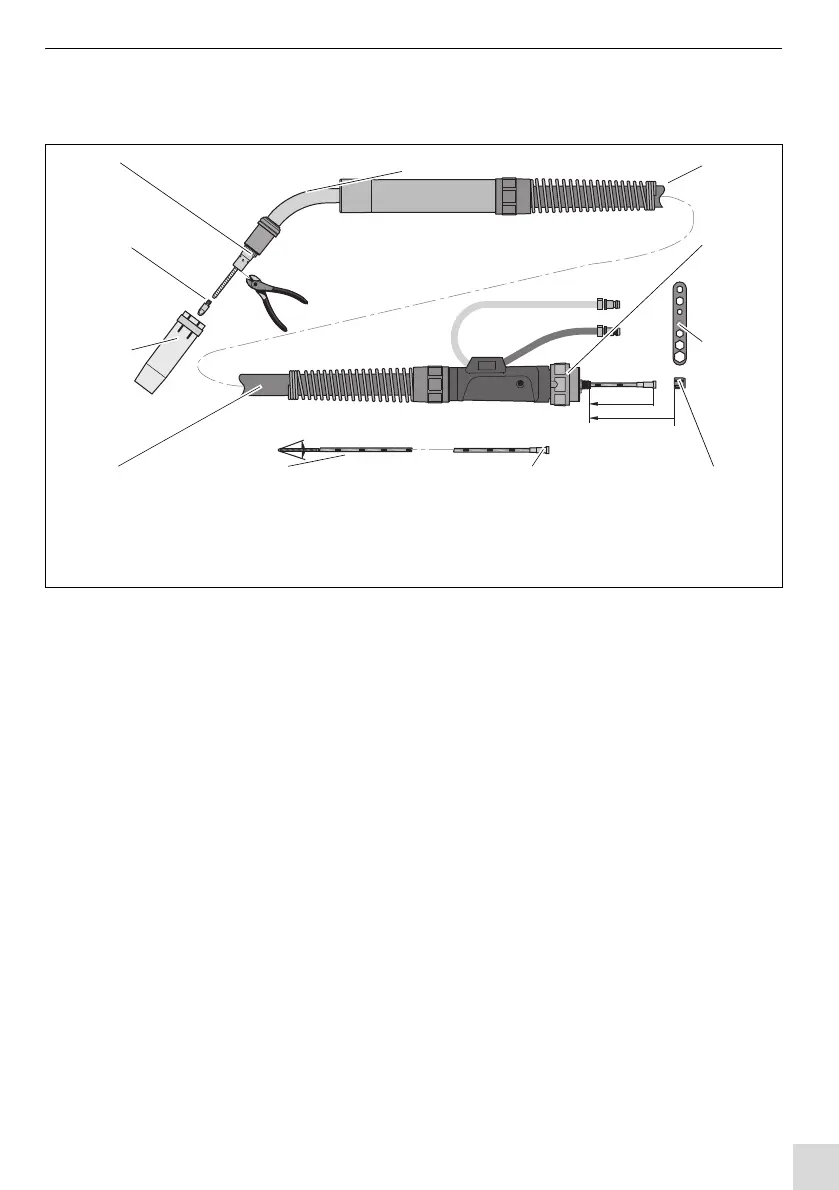

Fig. 3 Monter la gaine guide-fil
40°
1 2
9
10
11
3
4
8
5
67
