6 Puesta en servicio MT/AUT/AUT RAB
6.2 Montar la guía de hilos o guía de alambre
1 Tobera de gas
2 Adaptador de la tobera
de gas
3 Tubo de contacto
4 Distribuidor de gas
5 Portatubos
6 Cuello de antorcha
7 Llave multiuso
8 Mordaza

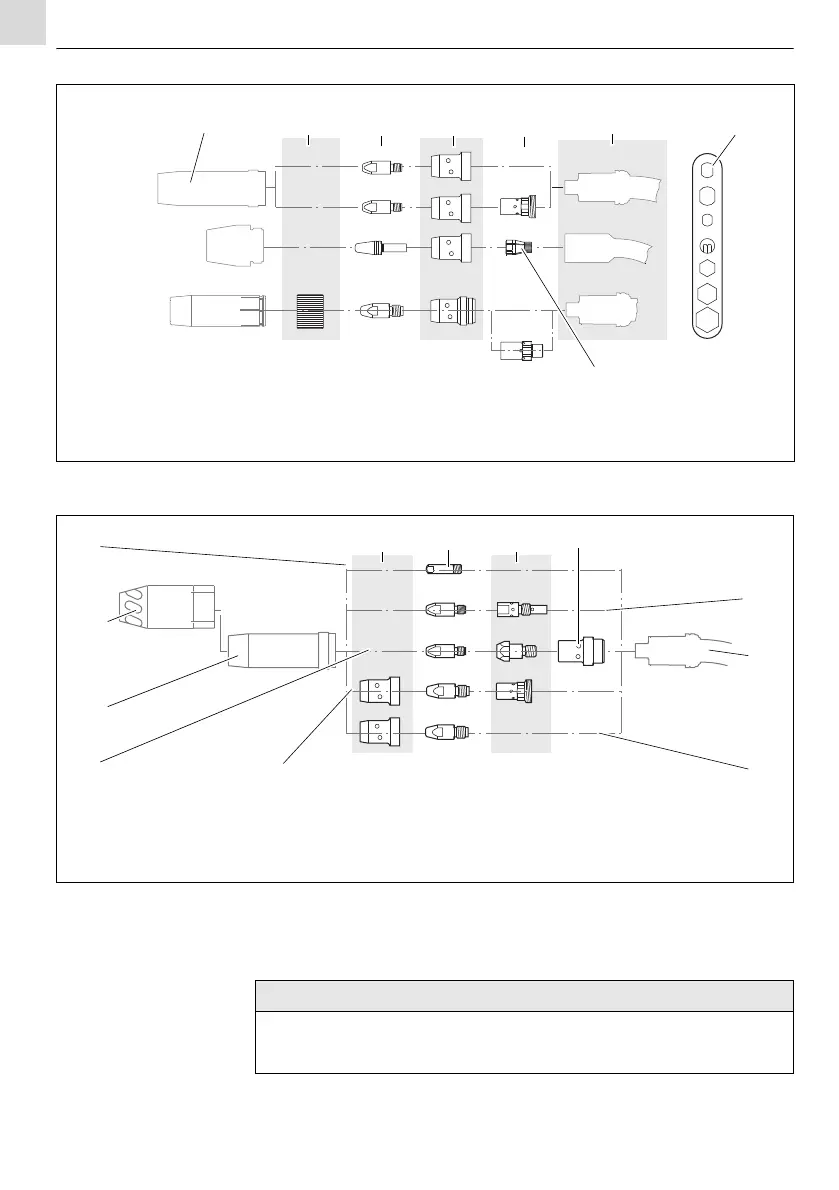

Fig. 1 Equipar antorcha MT
645 W
605
452
605 D
555 W
123456 7
8
1 Tipo 15
2 Distribuidor de gas
3 Tubo de contacto
4 Portatubos
5 Distribuidor de gas
6 Tipo 25
7 Cuello de antorcha
8 Tipo 401/501
9 Tipo 401D/501D
10 Tipo 24/26/36/602/240D
11 Tobera de gas
12 Tobera de aspiración
Fig. 2 Equipar antorcha AUT/AUT RAB
1
11
2
8
34
7
6
5
10
9
12
AUT RAB
AUT
INDICACIÓN
• Es necesario recortar las sirgas o sirgas de plástico nuevas, todavía no
utilizadas, a la longitud real del conjunto de cables.
