6.3 Schlauchpaket maschinenseitig montieren
1 Zentralstecker (10) und Zentralbuchse (9) am Drahtvorschubgerät (8)
zusammenfügen und mit der Anschlussmutter (11) sichern.
6.4 Kühlsystem anschließen
1 Schlauchpaket
2 Kühlmittelrücklauf-Schlauch
3 Kühlmittelvorlauf-Schlauch
4 Umlaufkühlgerät
(nur bei flüssiggekühlten
Brennern)
5 Korbspule
6 Schutzgasflasche
7 Stromquelle
8 Drahtvorschubgerät
9 Zentralbuchse
10 Zentralstecker
11 Anschlussmutter

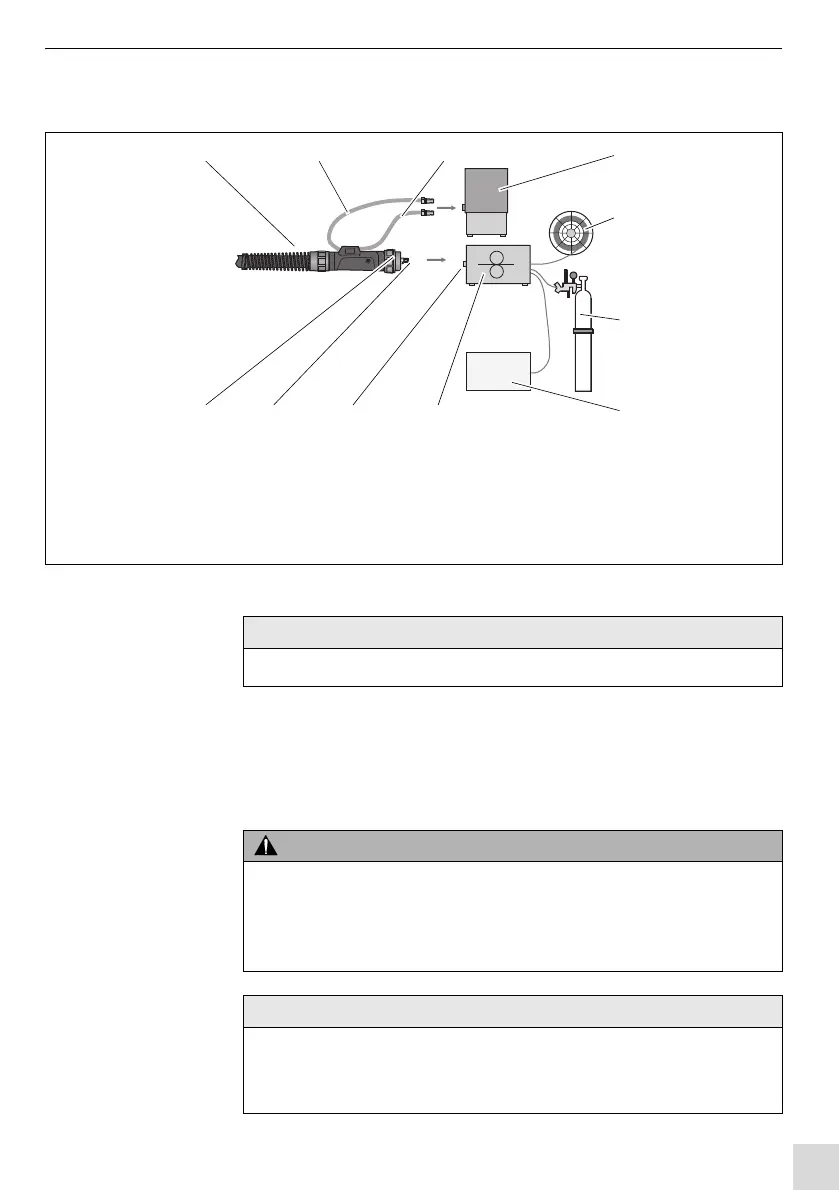

Abb. 5 Schlauchpaket maschinenseitig montieren
1 23 4
5
6
7911
810
HINWEIS
• Überprüfen Sie nochmals die korrekte Befestigung der Drahtführung.
WARNUNG
Verbrennungsgefahr
Der Schweißbrenner wird durch zu geringen Kühlmittelstand überhitzt.
• Schutzhandschuhe tragen.
• Regelmäßig Kühlmittelstand überprüfen.
HINWEIS
• Gilt nur für flüssiggekühlte Schweißbrenner.
• Achten Sie darauf, dass Kühlmittelvorlauf und -rücklauf ordnungsgemäß
installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot
