6 Mise en service MT/AUT/AUT RAB
6.2.2 Gaine guide-fil synthétique
Pour l'utilisation d'aluminium, d'aciers au cuivre et au nickel et aciers spéciaux.
1 Affûter l'extrémité de la gaine guide-fil synthétique (9) dans un angle d'env.
40° à l'aide de l'affûteuse de ABICOR BINZEL (10).
2 Glisser la gaine guide-fil synthétique (9) à travers le câble transport
de fil (1) jusqu'à la butée dans le tube-contact.
3 Placer l'embout de serrage (7), le joint torique (7)et l'écrou arrêt de
gaine (3) sur la gaine guide-fil synthétique (9) et visser l'écrou arrêt de
gaine (3) à fond.
4 Marquer la gaine guide-fil synthétique trop longue (9) avant les galets
d'entraînement.
5 Couper la gaine guide-fil synthétique (9) au niveau du marquage à l'aide
du dispositif de coupe (5) de ABICOR BINZEL.
6 Affûter le bord de coupe.
1 Câble transport de fil
2 Connecteur central
3 Ecrou arrêt de gaine
4 Dévidoir
5 Dispositif de coupe
ABICOR BINZEL
6 Guide
7 Embout de serrage
8 Joint torique
9 Gaine guide-fil synthétique
10 Affûteuse ABICOR BINZEL

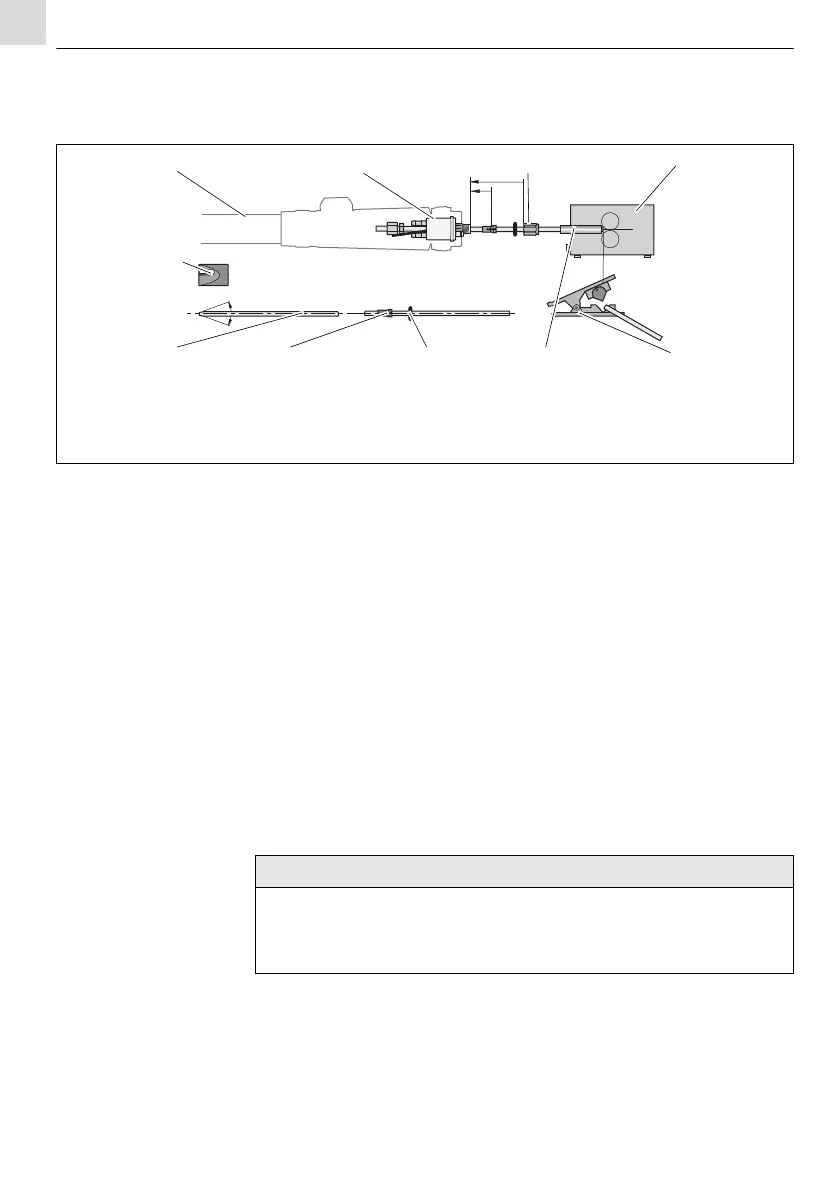

Fig. 4 Raccourcir la gaine guide-fil synthétique
40 °
1 2 4
59 8 6
10
3
7
REMARQUE
• Pour les gaines guide-fil synthétiques d'un diamètre extérieur de
4,00 mm, le tube capillaire du raccord intermédiaire doit être remplacé
par un guide.
