Abicor Binzel MIG - Sirga O Guía

ES - 11
MT/AUT/AUT RAB 6 Puesta en servicio
6.2.1 Sirga o guía
Para el uso de hilos de acero.
1 Colocar el conjunto de cables (9) de forma estirada.
2 Desatornillar la tobera de gas (10) y el tubo de contacto (11) en el cuello
de antorcha (2).
3 Desatornillar la tuerca de unión (6) del adaptador central (4).
4 Insertar la sirga (8) a través del conductor de hilo (3) hasta la boquilla de
retención (7).
5 Atornillar la tuerca de unión (6) manualmente.
6 Cortar la sirga (8) sobresaliente a ras en el cuello de antorcha (2) o el
portatubos (1).
7 Desatornillar la tuerca de unión (6) y extraer la sirga (8).
8 Afilar el punto inicial de la espiral en un ángulo de aprox. 40° y quitar las
rebabas en el canto.
9 Insertar la sirga (8) afilada a través del conductor de hilo (3) hasta la
boquilla de retención (7).
10 Atornillar la tuerca de unión (6) y fijar utilizando la llave múltiple (5).
11 Atornillar el tubo de contacto (11) y enchufar la tobera de gas (10).
1 Portatubos
2 Cuello de antorcha
3 Conductor de hilo
4 Adaptador central
5 Llave múltiple
6 Tuerca de unión
7 Boquilla de retención
8 Sirga
9 Conjunto de cables
10 Tobera de gas
11 Tubo de contacto

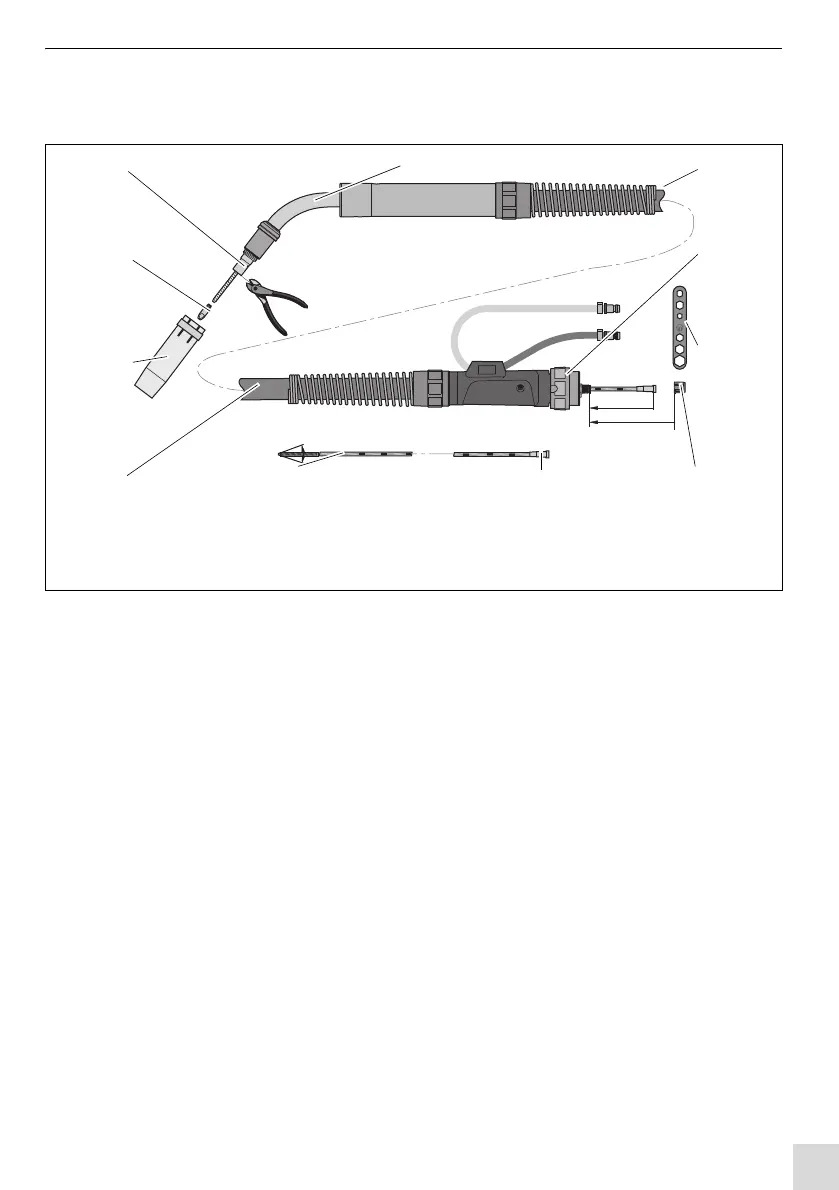

Fig. 3 Montar la sirga
40°
1 2
9
10
11
3
4
8
5
67
