6 Inbetriebnahme MT/AUT/AUT RAB
6.2.2 Kunststoffseele
Zur Verwendung von Aluminium-, Kupfer-, Nickel- und Edelstähle.
1 Anfang der Kunststoffseele (9) mit dem ABICOR BINZEL-Spitzer (10)
ca. 40° anspitzen.
2 Kunststoffseele (9) durch den Drahtförderschlauch (1) bis zum spürbaren
Anschlag in die Stromdüse schieben.
3 Klemmnippel (8) , O-Ring (7) und Überwurfmutter (3) auf die
Kunststoffseele (9) stecken und unter Spannung die Überwurfmutter (3)
festschrauben.
4 Überlange Kunststoffseele (9) vor den Drahtförderrollen markieren.
5 Kunststoffseele (9) mit dem ABICOR BINZEL-Cutter (5) an der
Markierung abschneiden.
6 Schnittstelle anspitzen.
1 Drahtförderschlauch
2 Zentralstecker
3 Überwurfmutter
4 Drahtvorschubgerät
5ABICORBINZEL-Cutter
6 Führungsrohr
7 O-Ring
8 Klemmnippel
9 Kunststoffseele
10 ABICOR BINZEL
-Spitzer

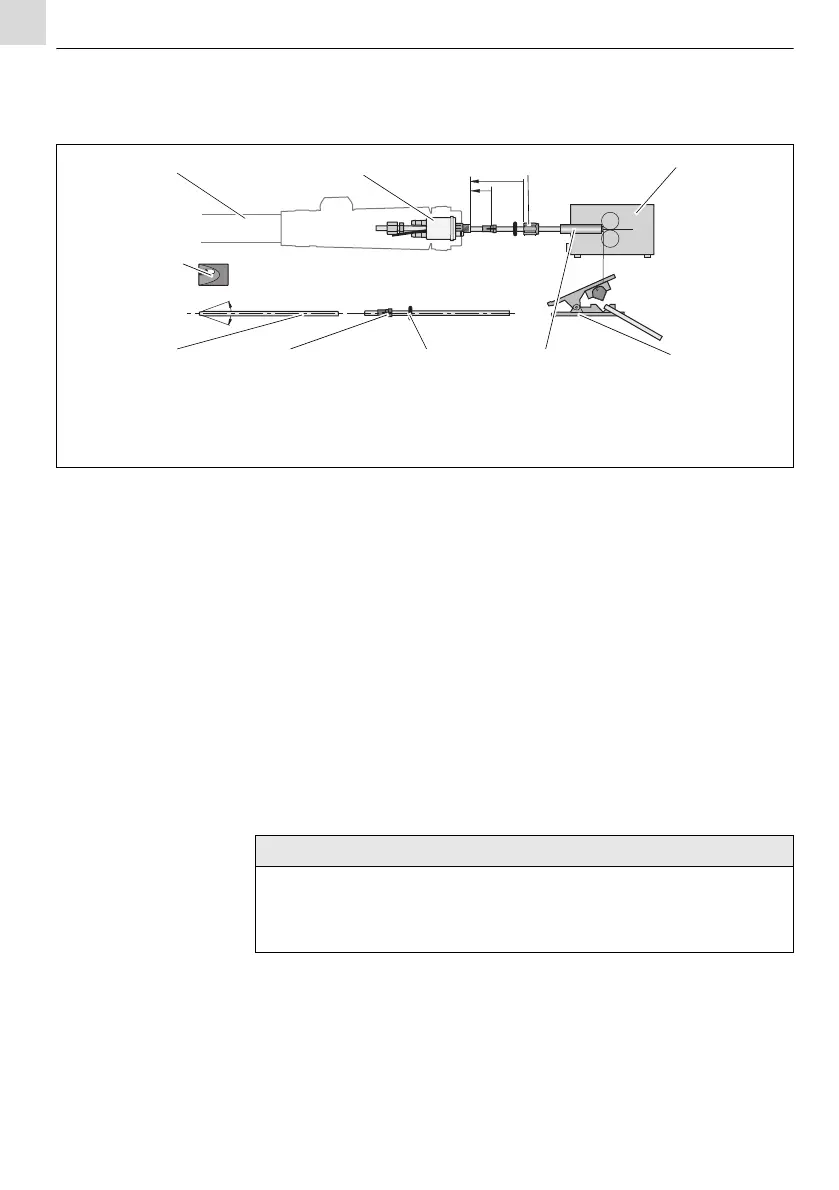

Abb. 4 Kunststoffseele kürzen
40 °
1 2 4
59 8 6
10
3
7
HINWEIS
• Bei Kunststoffseelen mit Aussendurchmesser 4,00 mm, muss das
Kapillarrohr im Zwischenanschluss durch ein Führungsrohr ersetzt
werden.
