71
O/P1 Sortie à transistor programmable. Mise en circuit
négative par rapport à la masse (0 V).
7.2 Commandes
REMARQUE :
La commande de toutes les entrées a lieu par le biais de +12 V ou de
0 V. Vous sélectionnez la polarité de commande souhaitée (applicable
à toutes les entrées) par le biais du jack enfichable « TRIG POLARITY
» sur la platine. Ce réglage doit correspondre au câblage des entrées !
Une mise en circuit par sortie à relais ou à transistor se fermant en cas
d’alarme (contacts NO) est recommandée, car une résistance de
terminaison supplémentaire n’est pas nécessaire dans ce cas pour le
raccordement. Dans ce cadre, le fait que la mise en circuit soit par
rapport à la masse (0 V) ou à 12 V n’a pas d’importance.
L’avantage des contacts à ouverture (contacts NC) réside dans
l’autosurveillance de la zone d’alarme. Son interruption déclenche une
activation.

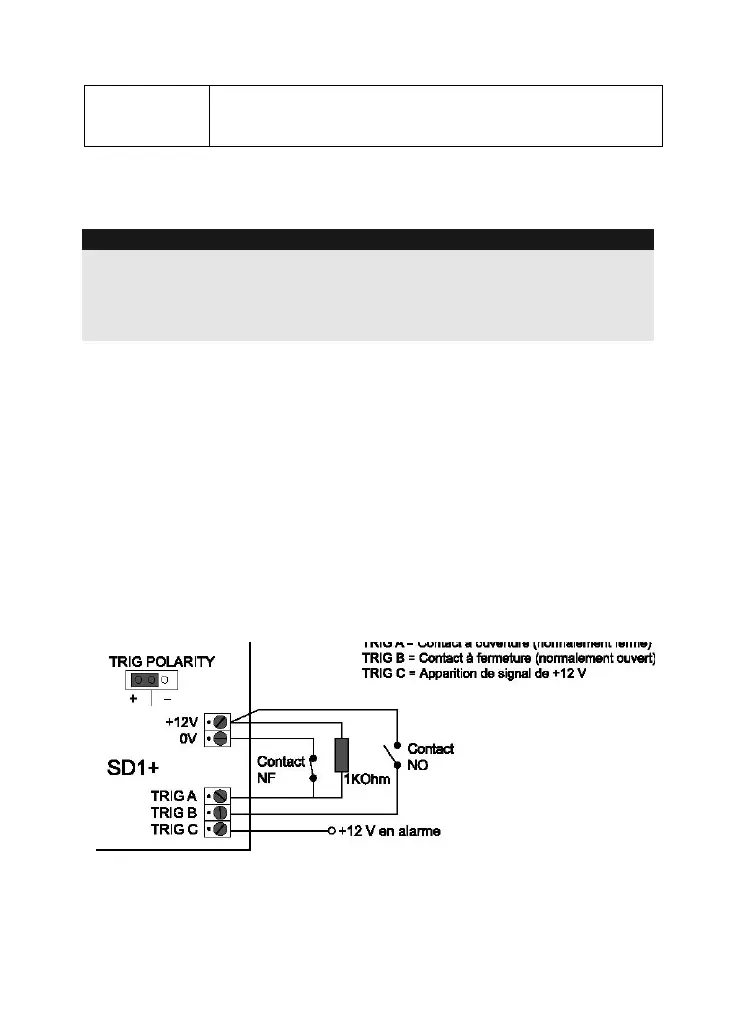

7.2.1 Commande positive
La commande négative des entrées peut être réalisée par le biais de
différents types de câblages :
