7.2 Ansteuerungen
HINWEIS:
Alle Eingänge werden entweder mit +12V oder 0V angesteuert. Die
gewünschte Ansteuerungssolarität (gilt für alle Eingänge) wählen Sie
über die Steckbrücke "TRIG POLARITY" auf der Hauptplatine aus.
Diese Einstellung muss konform mit der Verdrahtung der Eingänge
sein!
Empfohlen wird die Anschaltung über Relais- oder
Transistorausgänge, die im Alarmfall schließen (NO-Kontakte), da hier
für den Anschluss kein zusätzlicher Abschlusswiderstand benötigt
wird. Dabei ist es egal, ob gegen Masse (0V) oder 12V geschaltet wird.
Der Vorteil bei Öffnerkontakten (NC-Kontakte) liegt in der
Selbstüberwachung der Alarmzone. Wird diese durchtrennt, kommt es
zu einer Ansteuerung.

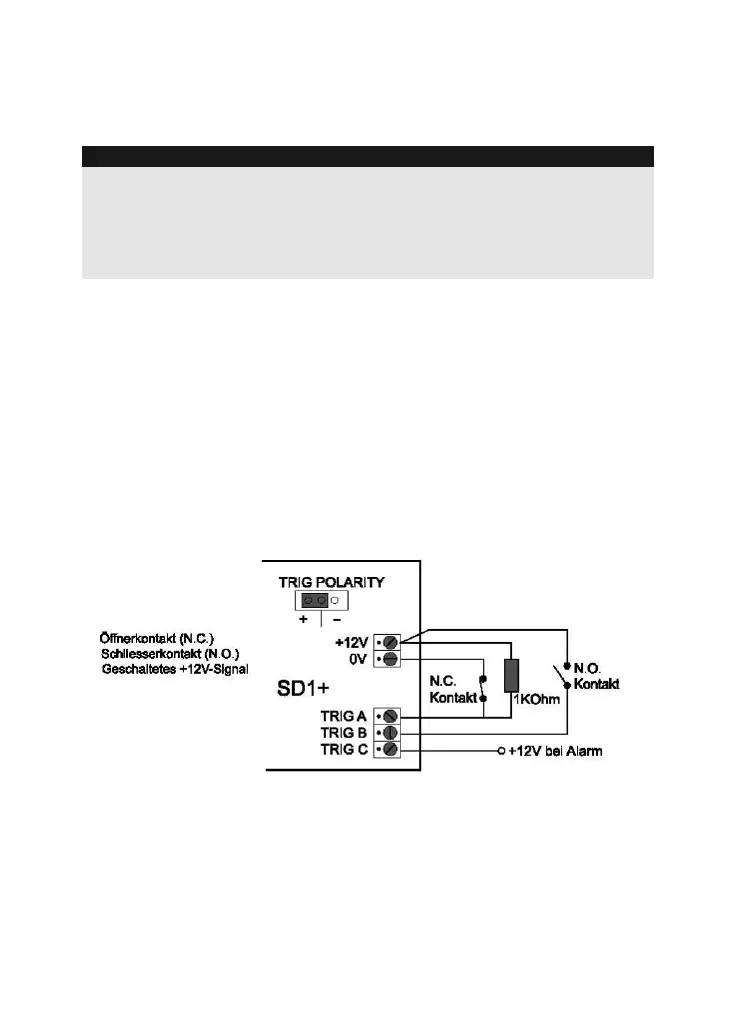

7.2.1 Positive Ansteuerung
Die negative Ansteuerung der Eingänge kann durch verschiedene
Verdrahtungsarten realisiert werden:
7.2.2 Negative Ansteuerung
Die negative Ansteuerung der Eingänge kann durch verschiedene
Verdrahtungsarten realisiert werden:
