11 UNO-2484G_V2 User Manual
Chapter 2 Hardware Functionality

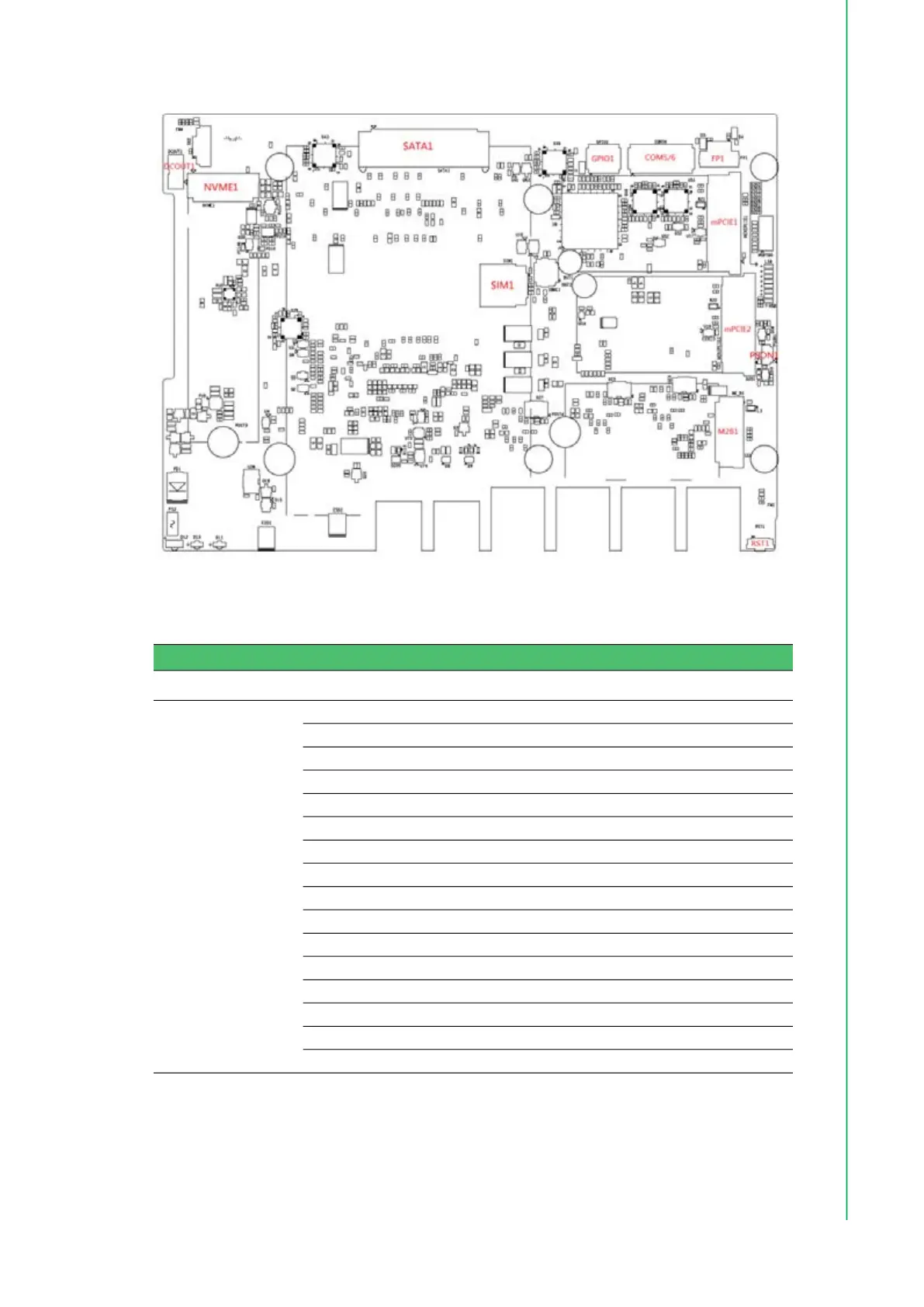

Figure 2.4 Diagram of Key Components Location on UNO-2484G V2 (Bottom
Side
Table 2.1: Connectors and Jumpers
Category Label Function
External
DCIN1 Power-in connector
HDMI1 HDMI connector
DP1 DisplayPort connector
TYPEC1 TYPE-C connector
USB3C1 USB 3.2 x2 Connector
USB3C2 USB 3.2+2.0 Connector
LAN1 LANA Connector
LAN2 LANB Connector
LAN3 LANC Connector
LAN4 LAND Connector
PWR Power button
RST Reset button
COM1 Serial port connector
COM2 Serial port connector
COM3 Serial port connector
COM4 Serial port connector
