58
ATTENTION :: avant toute intervention, se munir d'équipements
de protection individuelle adaptés.
ATTENTION :: avant toute intervention, vérifier que
l'alimentation électrique a été coupée.
ATTENTION: Les raccordements électriques ainsi que
l'installation des ventilo-convecteurs et de leurs
accessoires ne doivent être exécutés que par un personnel
professionnel habilité à l'installation, la transformation,
l'extension et l'entretien des installations et en mesure de
les vérifier au niveau de la sécurité et de la fonctionnalité.
En particulier, les vérifications suivantes sont requises sur les
branchements électriques:
- Mesure de la résistance d'isolation de l'installation
électrique.
- Test de continuité des conducteurs de protection.
Si le ventilo-convecteur fonctionne de façon continue lors du
refroidissement dans un milieu où l'humidité est relativement
élevée, il pourrait se vérifier une formation de condensation
sur le refoulement d'air. Cette condensation pourrait se
déposer au sol et sur les objets éventuellement sous-jacents.
Pour éviter des phénomènes de condensation sur la structure
extérieure de l'appareil lorsque le ventilateur est en marche,
la température moyenne de l'eau ne doit pas être inférieure
aux limites de fonctionnement indiquées dans ce manuel; ces
limites dépendent des conditions thermohygrométriques de
l'air ambiant. Ces limites se rapportent au fonctionnement du
ventilateur à la vitesse minimale.
Afin d'éviter toute stratification de l'air ambiant et obtenir un
meilleur mélange, il est conseillé de ne pas alimenter le ventilo-
convecteur avec de l'eau présentant une température supérieure
à 65°C. L’utilisation d'eau à des températures élevées pourrait
provoquer des craquèlements dus aux différentes dilatations
thermiques des éléments (plastiques et métalliques), ce qui,

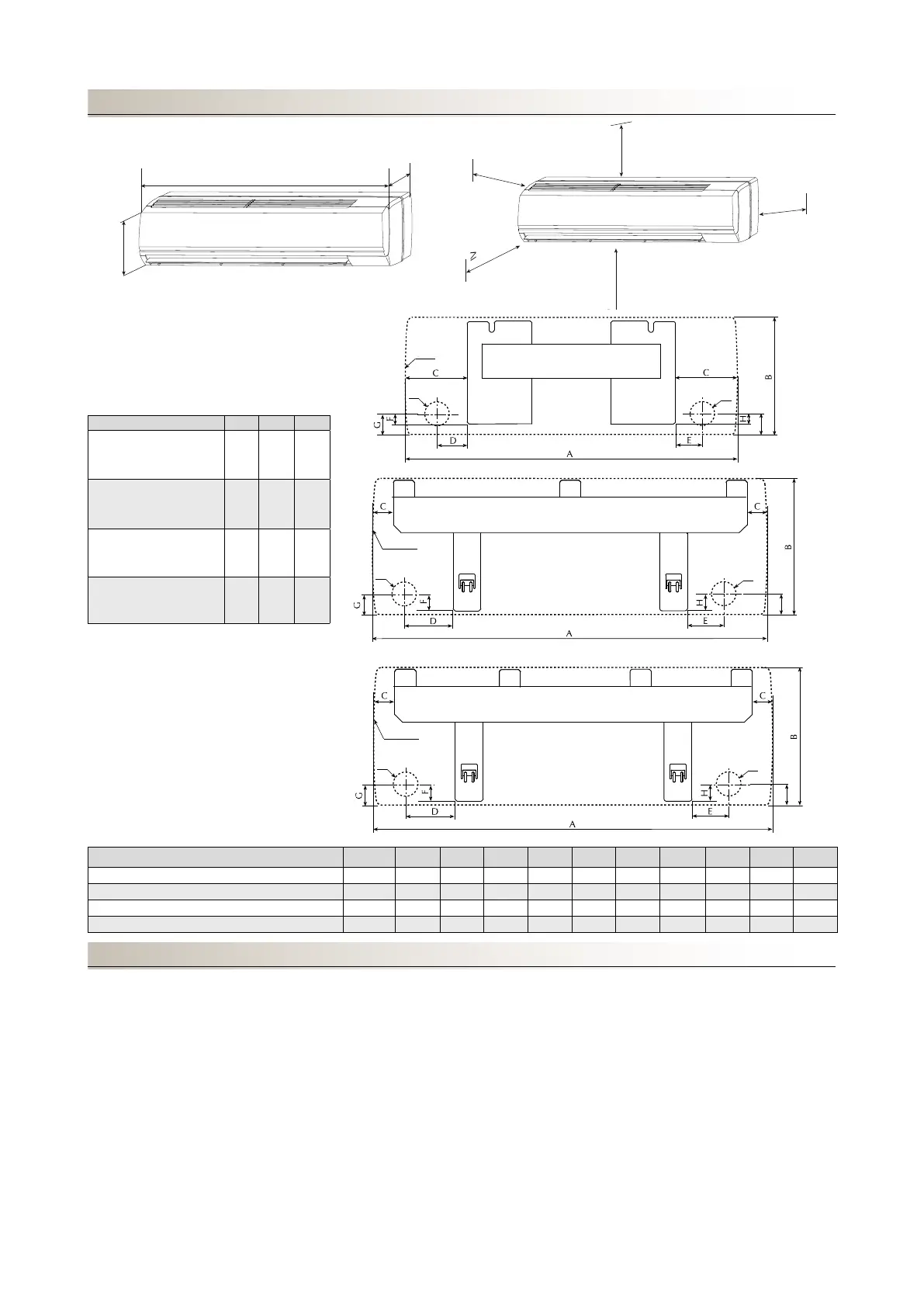

DIMENSIONS mm
INSTALLATION DE L'UNITÉ
I
J
J
J
J
I
FCW 22
FCW 32
FCW 42
J
J
I
FCW 52
A B C
FCWI232V
FCWI233V
FCWI23VL
880 298 210
FCWI332V
FCWI333V
FCWI33VL
990 305 210
FCWI432V
FCWI433V
FCWI43VL
1170 330 230
FCWI532V
FCWI533V
FCWI53VL
1450 365 240
FCWI A B C D E F G H I J
232V - 233V - 23VL mm 880 298 190 90 68 21 36 25 40 Ø70
332V - 333V - 33VL mm 990 305 191 91 69 24 46 28 50 Ø70
432V - 433V - 43VL mm 1170 330 139 210 125 42 50 42 50 Ø70
532V - 533V - 53VL mm 1451 365 149 200 114 30 46 34 50 Ø70
FCWI 53
FCWI 43
FCWI 23
FCWI 33
A
B
C
1500
mm
150
mm
150
mm
150mm
1900 - 2200
mm
