80
ELEKTRISCHE ANSCHLÜSSE
ACHTUNG: bevor Sie irgend einen Eingriff
vornehmen, sicherstellen, dass das Gerät von der
Stromversorgung getrennt ist.
Das Gerät muss direkt an einen elektrischen Anschluss
oder einen unabhängigen Kreis angeschlossen
werden.
Mit einer Spannung von 220-240V (±10%) speisen.
Um das Gerät vor Kurzschlüssen zu schützen, ist
ein allpoliger Schutzschalter mit max. 2A 250V
(SCHUTZSCHALTER) mit einem Mindestabstand der
Kontaktöffnung von 3 mm in der Netzleitung zu
montieren.
Die Stromversorgungskabel müssen vom Typ H07 V-K
oder N07 V-K mit Isolierung 450/750V sein, wenn sie in
einem Rohr oder einem Kabelkanal verlegt werden. Für
Installationen mit frei liegendem Kabel Kabel mit doppelter
Isolierung vom Typ H5VV-F verwenden.
Für alle Anschlüsse die dem Gerät beiliegenden
Schaltpläne beachten.
Sicherstellen, dass die Verkabelung gemäß der geltenden
Gesetze und Vorschriften und entsprechend dieser
Anleitung ausgeführt wurde.
Alle Teile und Materialien, die an der Baustelle bereitge-
stellt werden, müssen den geltenden lokalen Gesetzen
und Vorschriften entsprechen.
FCWI_2V FCWI_3V FCWI_VL
IG 2A
Kabelquerschn. 1,5mm
2
ACHTUNG
Das Gerät muss zuverlässig geerdet werden. Falls die Erdung falsch angeschlossen wird, könnte dies zu Strom-
schlägen oder Bränden führen.

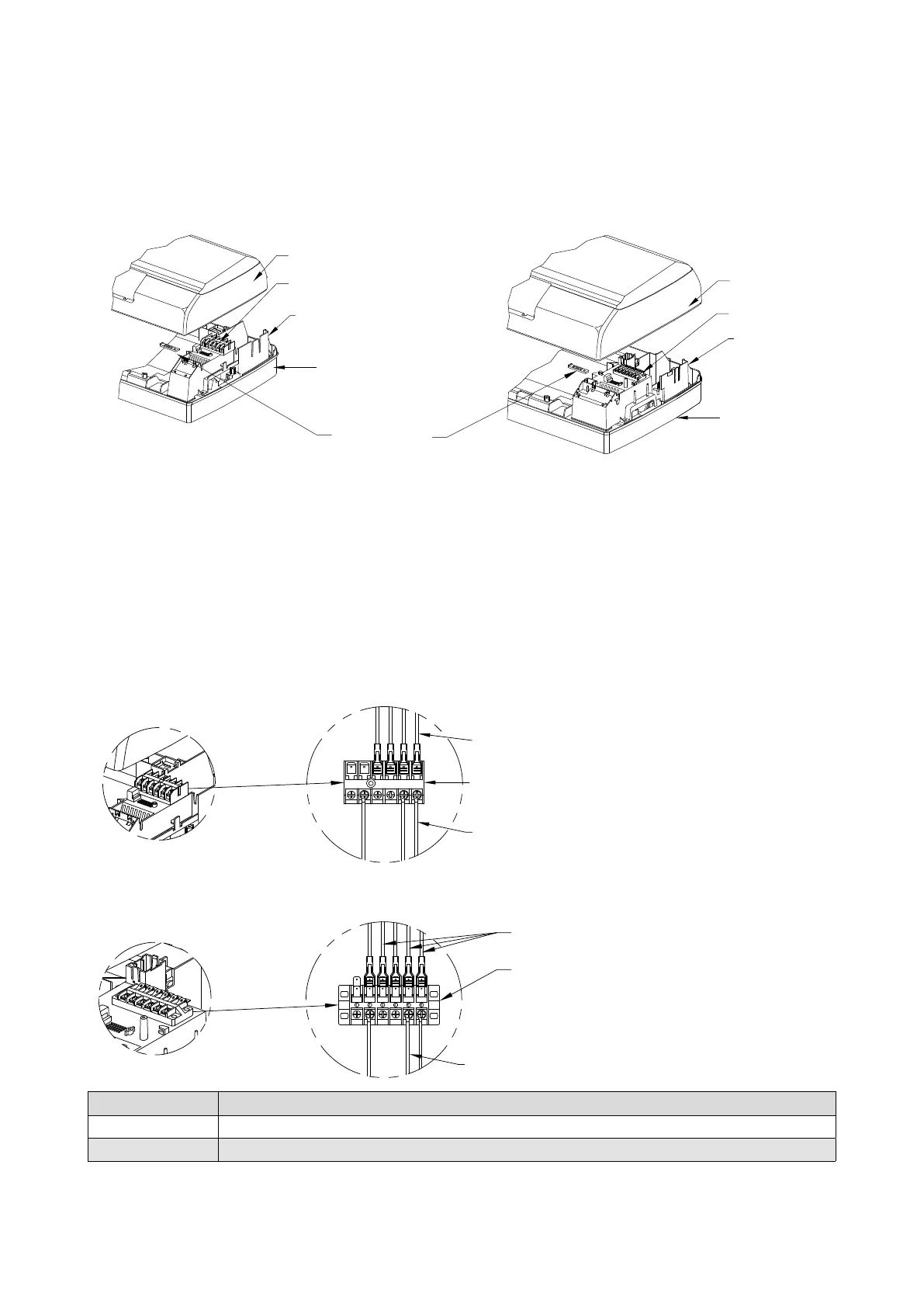

STROMANSCHLÜSSE AN DEN GEBLÄSEKONVEKTOREN
FCWI233V - FCWI232V - FCWI23VL - FCWI333V - FCWI332V - FCWI33VL
FCWI233V
FCWI232V
FCWI23VL
FCWI333V
FCWI332V
FCWI33VL
FCWI433V - FCWI432V - FCWI43VL - FCWI533V - FCWI532V - FCWI53VL
FCWI433V
FCWI432V
FCWI43VL
FCWI533V
FCWI532V
FCWI53VL
Steuerung über
Mikroprozessorplatine
Steuerung über
Mikroprozessorplatine
Klemmbrett
Klemmbrett
Anschlusskabel
Anschlusskabel
Kabelclip
Sitz der Steuerplatine
Sitz der Steuerplatine
Klemmbrett
Klemmbrett
Rahmengitter
Rahmengitter
Sockel
Sockel
