8. INSTALLATION
8.1. VORBEREITUNG
• Die perfekte Integrität der verschie-
denen Komponenten der Einheit
überprüfen.
• Die perfekte Integrität der verschie-
denen Komponenten der Einheit
überprüfen.
• Die noch verpackte Einheit so nah
wie möglich zum Installationsort
transportieren.
• Keine Werkzeuge oder Gewichte auf
der verpackten Einheit ablegen.
8.2. WAHL DES
INSTALLATIONSORTS
• Die auf einer ebenen Fläche aufge-
stellte Einheit kann ihr eigenes Ge-
wicht und den Inhalt tragen.
• Die Einheit darf nicht in Räumen auf-
gestellt werden, die entfl ammbare
Gase, ätzende, angreifende und
korrosive Substanzen enthalten, die
die verschiedenen Komponenten
irreparabel beschädigen können.
• Wird die Einheit an Rohrleitungen
angeschlossen, dürfen diese eine
Gesamtlänge von 10 m nicht über-
schreiten.
8.3. HYDRAULIKANSCHLÜSSE
Schließen Sie die Rohranschlüsse der
Anlagen so dann, dass diese:
• nicht mit ihrem Gewicht auf der Ein-
heit lasten.
• alle Wartungsarbeiten an der Einheit
problemlos ermöglichen.
• den Zugang und den Ausbau even-
tueller Zubehöre ermöglichen.
Es muss die Möglichkeit eines Behäl-
terablasses vorgesehen werden, ohne
dass dieser Druck verliert. Hierzu kann
eventuell ein Vakuumbrechventil ein-
gesetzt werden; Der Betriebsdruck der
Boiler beträgt 6 Bar.
Für die ordnungsgemäße Inbetriebnah-
me ist Folgendes zu beachten:
• Es müssen ein Sicherheitsventil und
ein ausreichend bemessenes Aus-
dehnungsgefäß installiert werden.
• Die Metallmasse des Boilers muss mit
der mitgelieferten Aktivanode ver-
bunden werden.
• Die Wasserhärte des Brauchwassers
muss überprüft werden (die Garan-
tie verfällt bei einer Wasserhärte un-
ter 15°F und über 40°F).

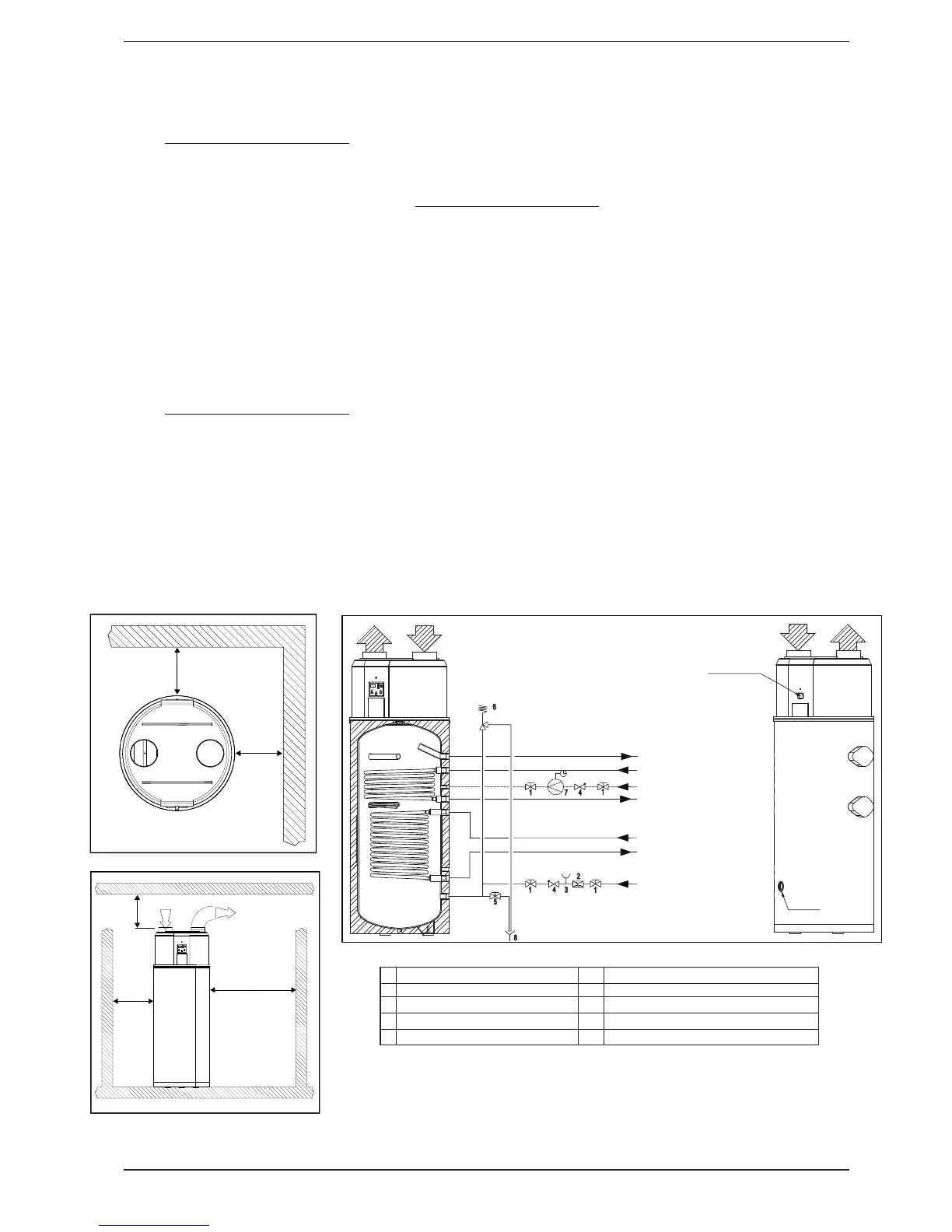

1 Verschlussschieber 6 Membransicherheitsventil
2 Druckminderer 7 Umlaufpumpe
3 Kontrollventil 8 Abfl uss
4 Rückschlagventil * Nur für die Modelle PWW und PEP
5 Abfl ussventil * * Nur für Modelle PEP
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1,2 m
WARMWASSER
FÖRDERLEISTUNG HEIZBETRIEB**
UMLAUF (WENN NOTWENDIG)
RÜCKLAUF HEIZUNG**
STROMVERSORGUNG
FÖRDERLEISTUNG ALTERNATIVE
ENERGIE*
RÜCKLAUF ALTERNATIVE
ENERGIE*
KONDENS-
WASSERABLAUF
KALTWASSER (ANSCHLUSS
NACH DIN 1988)
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1, 2 m
