8. INSTALLATION
8.1. OPÉRATIONS PRÉLIMINAIRES
• Vérifi er la parfaite intégrité des diffé-
rents composants de l’unité.
• Transporter la section emballée le
plus près possible du lieu d’installa-
tion.
• Ne pas poser d’outils ou de poids sur
l’unité emballée.
8.2. CHOIX DU LIEU D’INSTALLATION
• L’unité posée sur une surface plane
est en mesure de supporter le poids
du produit et de son contenu.
• Ne pas installer l’unité dans des
locaux contenant des gaz infl am-
mables, des substances acides,
agressives ou corrosives qui pour-
raient endommager irréparable-
ment les différentes pièces.
• Si l’unité est canalisée, ne pas dé-
passer 10 mètres de long au total.
8.3. RACCORDEMENTS
HYDRAULIQUES
Effectuer les raccordements aux tuyaux
des installations de manière à ce que
ces derniers :
• Ne surchargent pas l’unité de leur
poids.
• Permettent de procéder aux opéra-
tions de maintenance de l’unité.
• Permettent l’accès et la dépose des
accessoires éventuels.
Prévoir la possibilité d’effectuer la vi-
dange du réservoir, sans mettre ce der-
nier en dépression, en utilisant au besoin
une soupape casse vide ; la pression à la
mise en service des ballons est de 6 Bar.
Pour une mise en service dans les règles
de l’art, il est recommandé :
• d’installer une soupape de sécurité
et un vase d’expansion d’une ca-
pacité adéquate ;
• de raccorder l’anode sacrifi cielle four-
nie à la masse métallique du ballon ;
• de contrôler la dureté de l’eau du
réseau (la garantie tombe en cas
de dureté inférieure à 15°F ou supé-
rieure à 40°F).

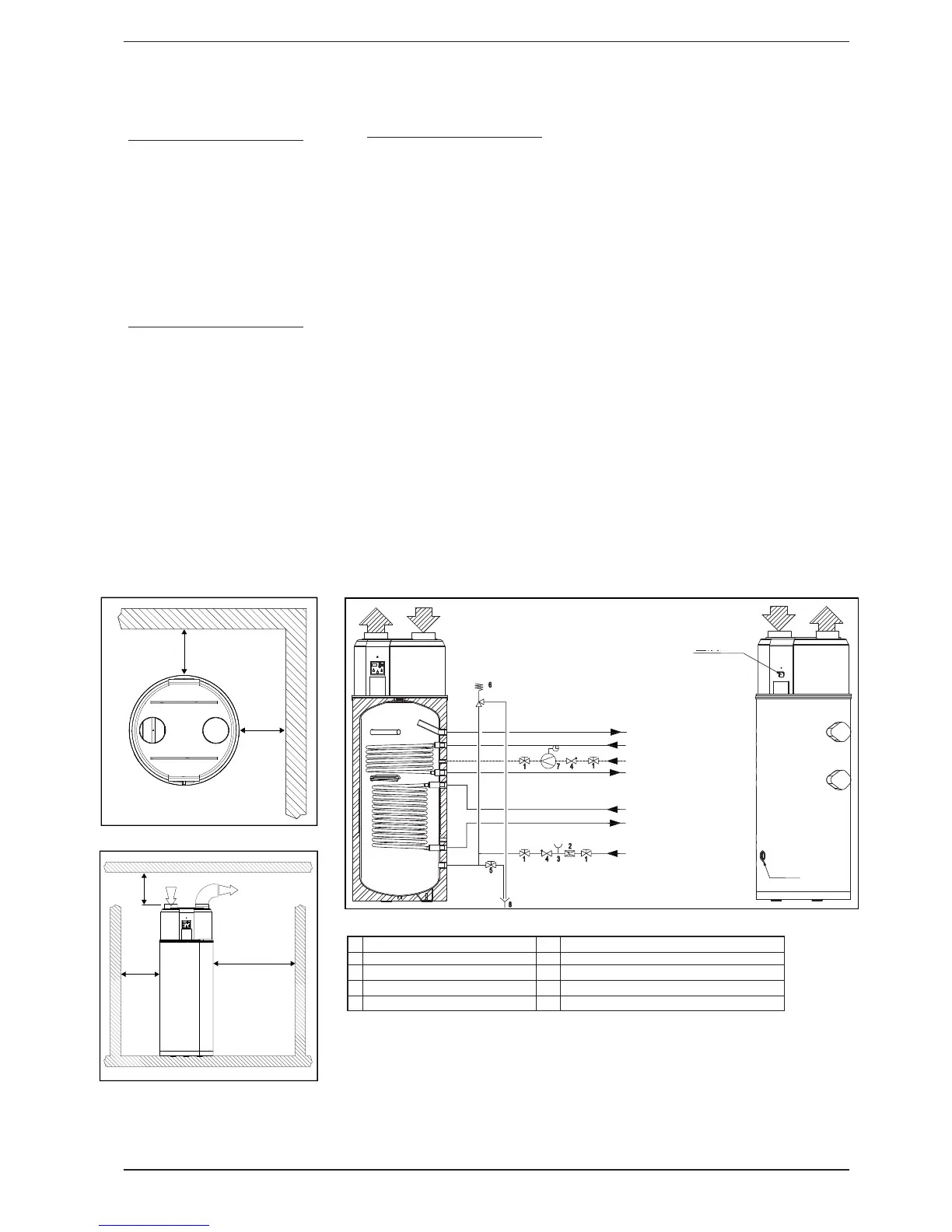

1 Vanne d’arrêt 6 Soupape de sécurité à membrane
2 Réducteur de pression 7 Pompe de circulation
3 Vanne de contrôle 8 Vidange
4 Clapet de non-retour * Uniquement pour modèles PWW et PEP
5 Vanne de vidange * * Uniquement pour modèles PEP
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1,2 m
EAU CHAUDE
DÉPART CHAUFFAGE**
CIRCULATION (SI NÉCESSAIRE)
RETOUR CHAUFFAGE**
ALIMENTATION
ÉLECTRIQUE
DÉPART ÉNERGIE
ALTERNATIVE*
RETOUR ÉNERGIE
ALTERNATIVE*
ÉVACUATION
CONDENSATS
EAU FROIDE (RACCORD
SELON DIN 1988)
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1, 2 m
