Istruzioni per l’uso
MS120 Single Stage Rotary Vane Pumps User Manual / 87-900-150-01(B) 38/198
Avvitando il tubo scarico olio (pos. A1) sullo scarico (G) il
lubrificante comincerà ad uscire. Si raccomanda di rialzare la pompa
di almeno 40mm per garantire la fuoriuscita completa del
lubrificante, ricordarsi di frenare le ruote per evitare che la pompa
possa cadere. Quando l’olio esausto contenuto nel serbatoio sarà
fuoriuscito rimontare entrambi i tappi (“E” e “G”) e far girare la
pompa a vuoto massimo per circa 30 secondi in modo da svuotare
anche il circuito di lubrificazione dai residui d’olio esausto, quindi
togliere i tappi e scaricare la rimanenza d’olio.

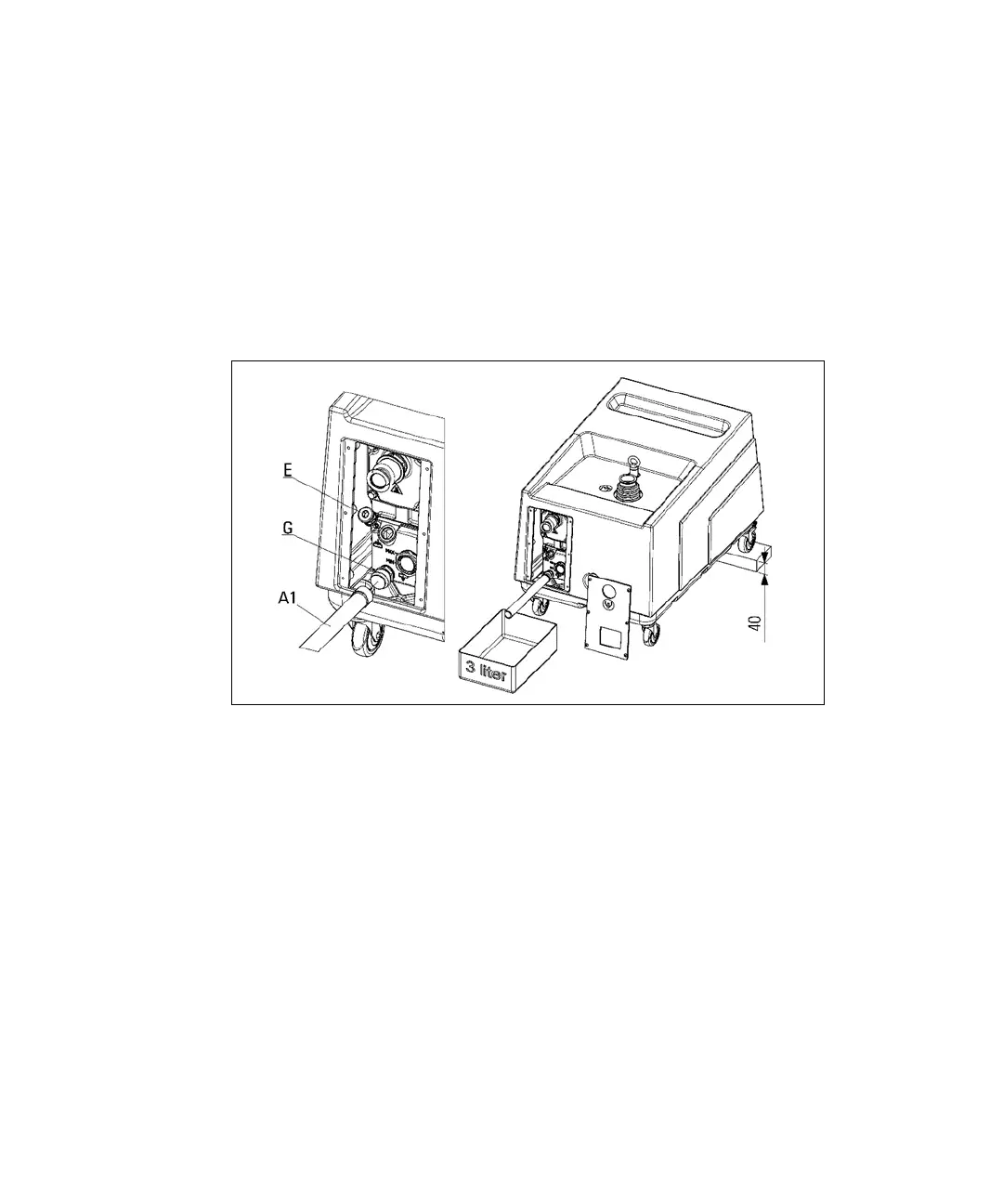

Figura 15
Se nell’olio sono presenti grosse quantità di sostanze inquinanti o si
riscontra la presenza di acqua, procedere ad un lavaggio della pompa
facendola funzionare a vuoto massimo per almeno 5 minuti.
Utilizzare per questa operazione una quantità di olio tale da
raggiungere il livello minimo riportato sul serbatoio.
Scaricare nuovamente l’olio.
Eseguire il riempimento come segue (con riferimento alla Figura 16):
1. Innestare il tubo scarico olio(A1) sul raccordo carico olio (A2),
2. avvitarli sul foro di carico olio (E),
3. posizionare l’imbuto in dotazione (A3),
