Gebrauchsanleitung
MS120 Single Stage Rotary Vane Pumps User Manual / 87-900-150-01(B) 81/198
Abbildung 16
Ersetzung der Ölreinigungselemente
Stark verschmutzte Ölreinigungselemente können zu einem
spürbaren Temperaturanstieg in der Pumpe und in extremen Fällen
zur Selbstentzündung des Schmieröls führen.
Der maximal zulässige Druck im Tank beträgt 0,6 bar, gemessen bei
maximalem Durchsatz (wenn die Pumpe mit Ansaugung bei
atmosphärischem Druck arbeitet). Der Druck kann durch einen
Manometer (optional) gemessen werden, der mit der Öffnung zum

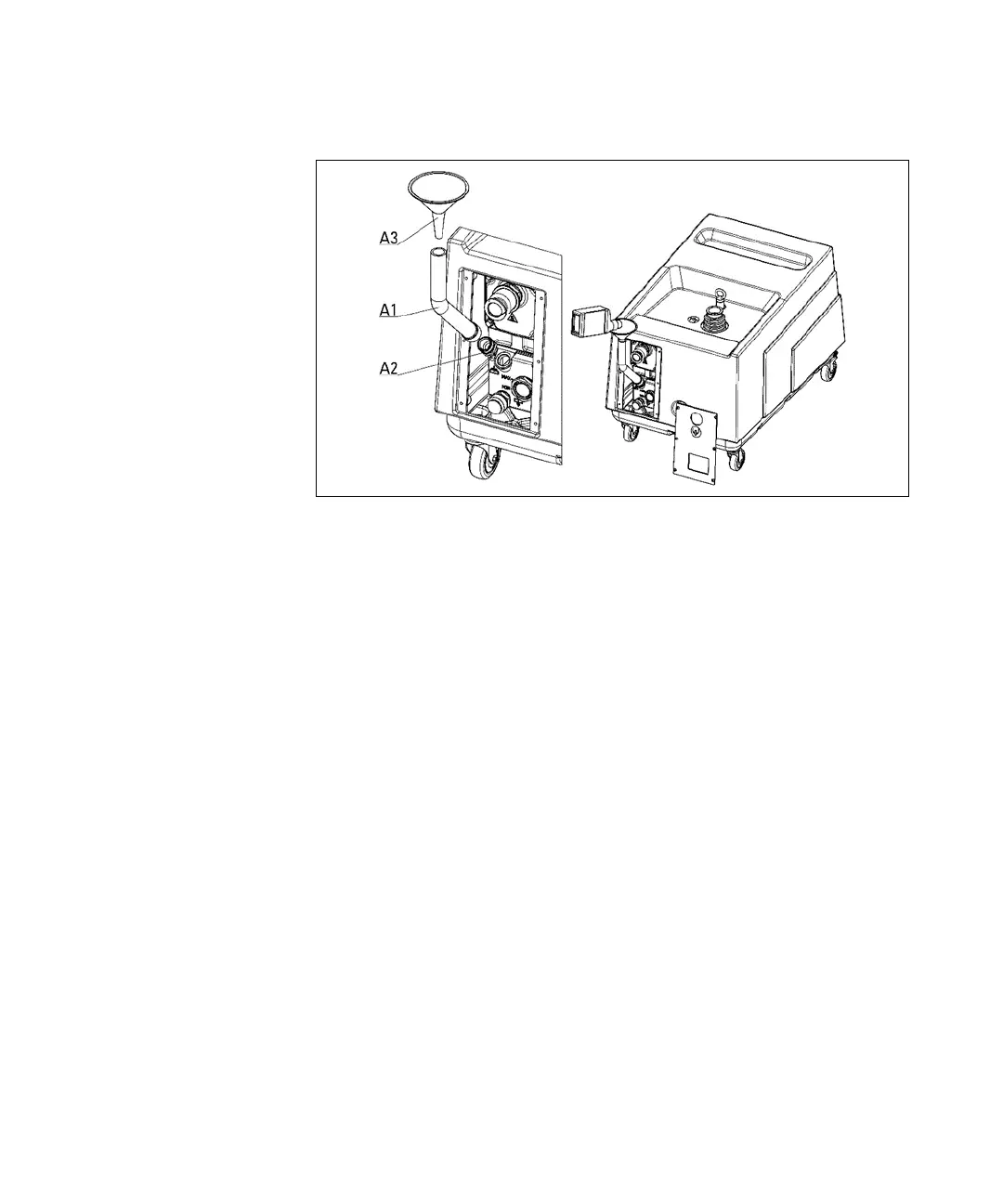

Einfüllen des Öls verbunden wird (Abbildung 14, E). Wenn der
Manometer verwendet wird, prüfen Sie die Kartusche bei heißer
Pumpe auf Verstopfung.
Zur Ersetzung des Ölreinigungselements gehen Sie wie folgt vor
(Abbildung 17);
1. Nehmen Sie die Abdeckung (C1) ab, indem Sie die zugehörigen
Schrauben (C2) herausdrehen,
2. Nehmen Sie den Deckel des Tanks (B1) ab, indem Sie die
entsprechenden Schrauben herausdrehen (B2),
