Agilent Technologies MS120

Istruzioni per l’uso
Manutenzione
1
MS120 Single Stage Rotary Vane Pumps User Manual / 87-900-150-01(B) 39/198
4. procedere quindi al nuovo riempimento (Vedi “Messa in servizio”
e “Lubrificanti”).

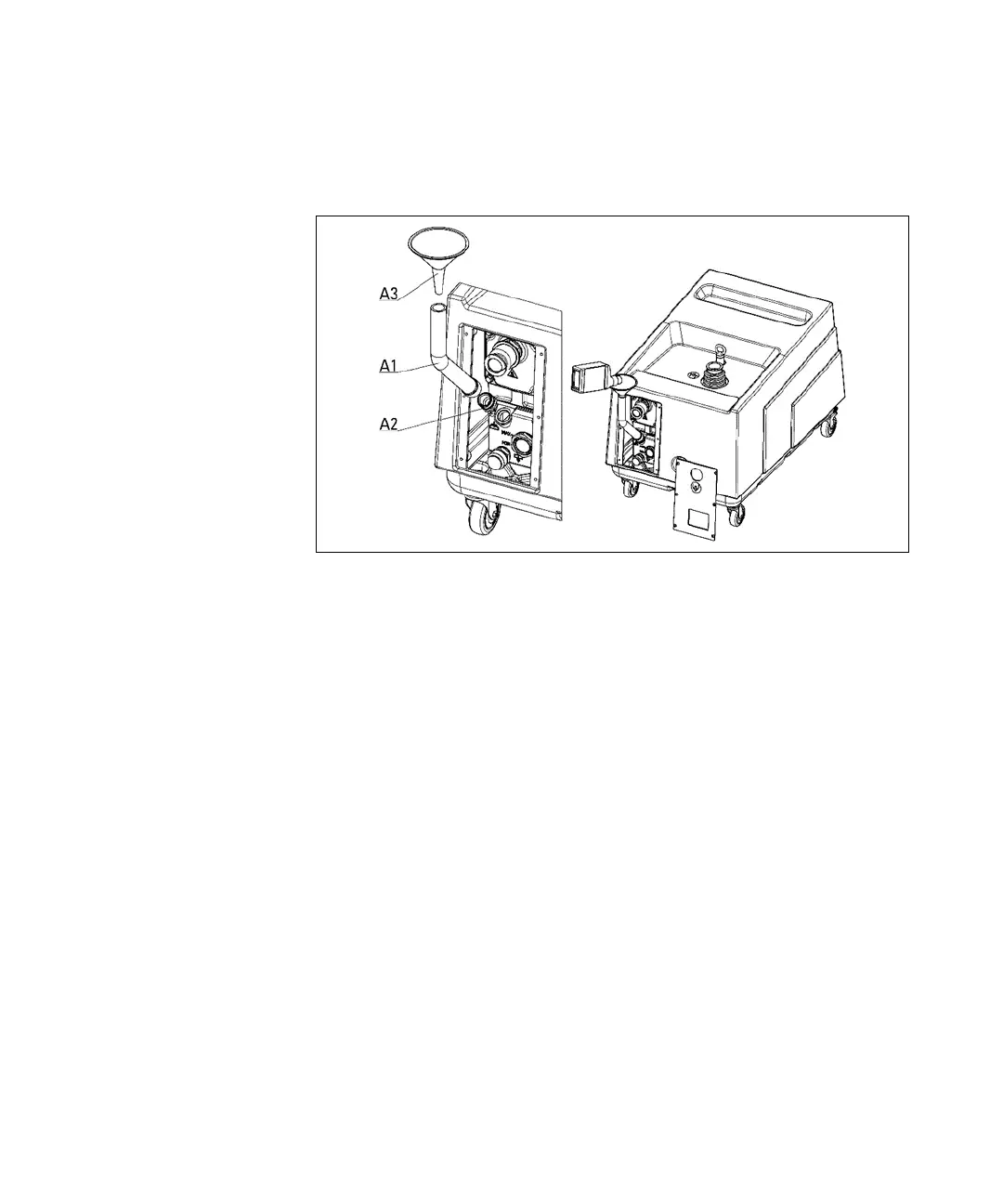

Figura 16
Sostituzione elementi disoleatori
Elementi disoleatori molto sporchi possono causare un sensibile
aumento di temperatura della pompa e in casi estremi
autocombustione dell’olio lubrificante.
La massima pressione ammessa nel serbatoio è di 0,6 bar misurata a
portata massima (quando la pompa sta funzionando con l’aspirazione
a pressione atmosferica). La pressione può essere rilevata mediante
un manometro (opzionale), connesso nel foro di carico olio (Figura
14 “E”). Se è presente il manometro, verificare l’intasamento della
cartuccia a pompa calda.
Per la sostituzione dell’elemento disoleatore, in riferimento a Figura
17, procedere come segue;
1. rimuovere il coperchio del cover (pos.C1) svitando le relative viti
(C2),
