PanelView 550 Terminals 31
40061-325-01(D)

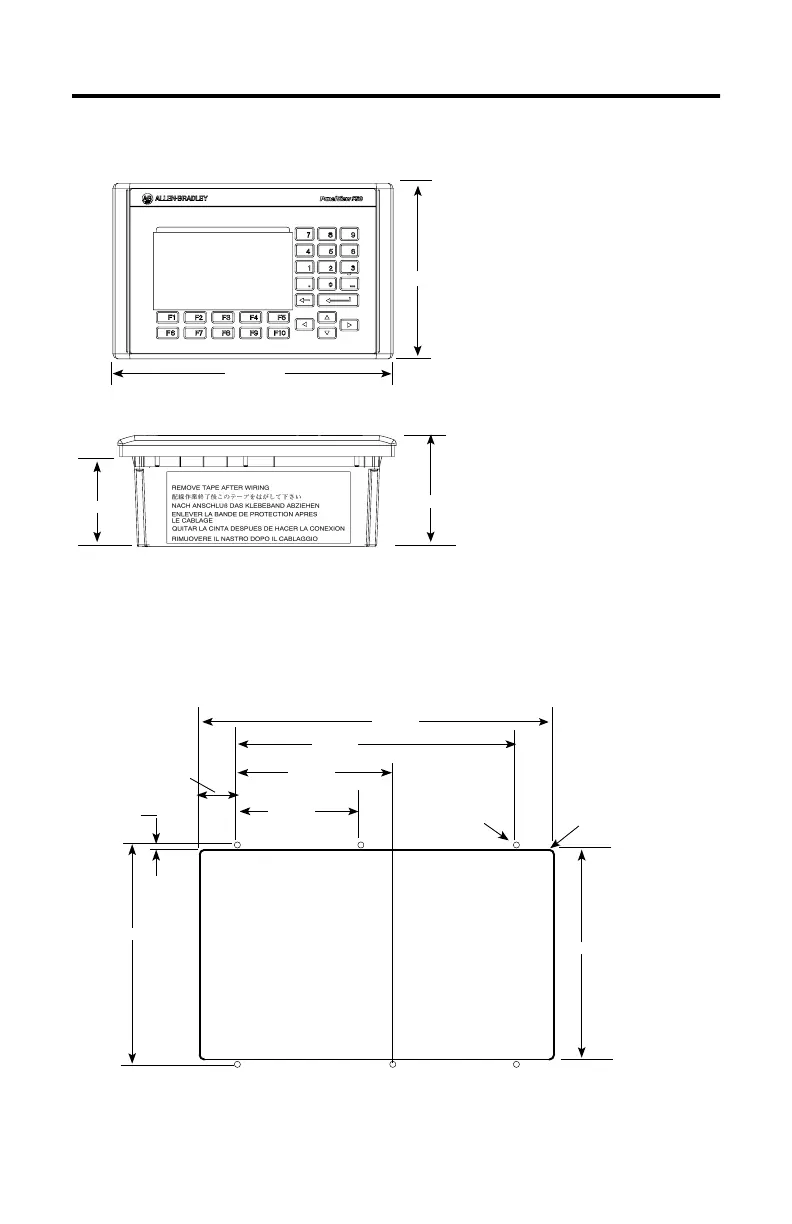

Montagebmessungen
Ausschnittsmaße
Benutzen Sie die Orginal-Schablone, die mit dem Terminal geliefert wird, um die
Ausschnittmaße aufzuzeichnen. Die untere Abbildung zeigt eine reduzierte
Schablone mit den Abmessungen.
266 mm
106 mm
167 mm
86 mm
Oberseitenansicht
150 mm
144 mm
243 mm
191 mm
106 mm
3,3 mm
85 mm
4,8 mm
Durchmesser
3,3 mm
25,9 mm
VORDERSEITE
Empohlene Maße für den
Paneelausschnitt
