32 PanelView 550 Terminals
40061-325-01(D)

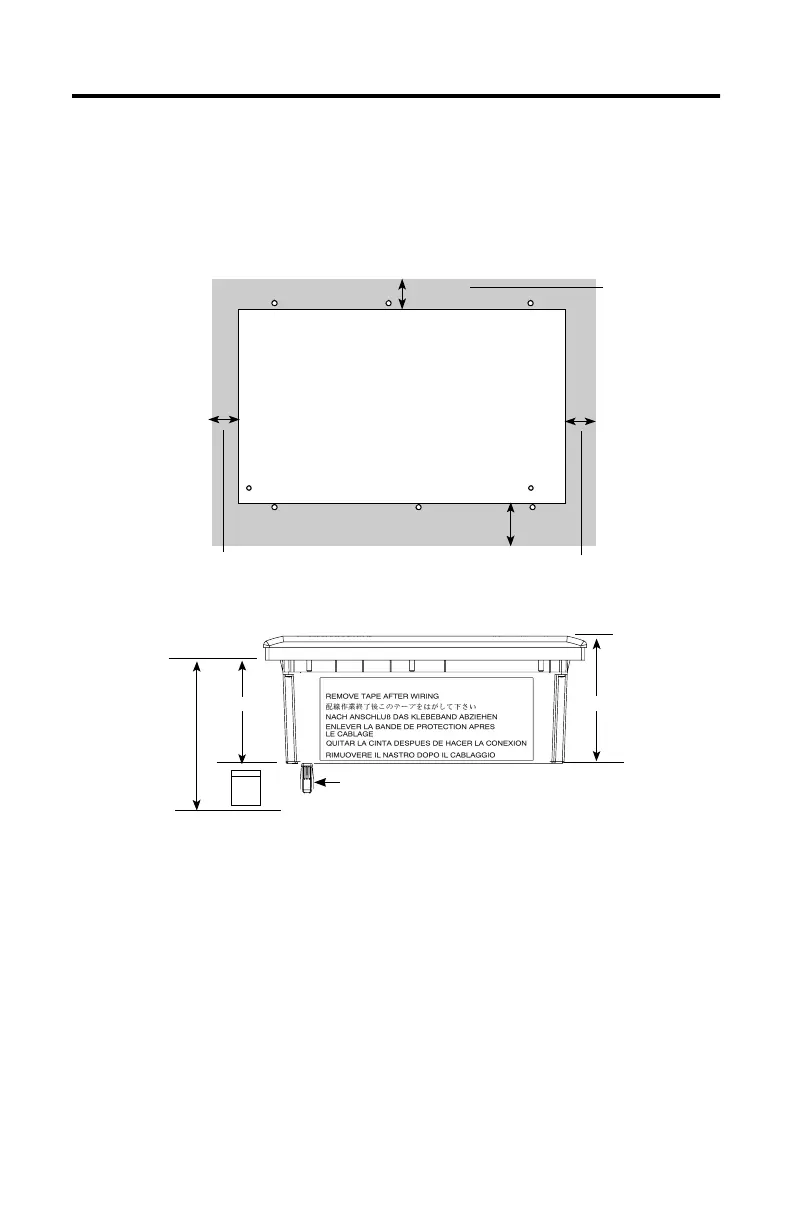

Abstände
Erlauben Sie genügend Raum für Einbau, Luftzirklation, Wartung, Installation
der Speicherkarte und der Beschriftungen.
106 mm
86 mm
Karte
Speicherkartenabdeckung
Seitenabstände
Lassen Sie 25 mm
für Einbau und
Luftzirkulation frei.
Lassen Sie 25 mm für Einbau
und Luftzirkulation frei.
Lassen Sie 25 mm für Einbau
und Luftzirkulation frei.
Lassen Sie 38 mm für
Einbau und Beschrifungswechsel frei.
Hinterer Abstand
Es werden ca. 207
mm für den Einbau
und das Entfemen
der Speicherkarte
mit der Speicher-
kartenabdeckung
benötigt.
AUSSCHNITT
Verwenden Sie die
Orginal-Schablone,
die mit dem Terminal geliefert wird.
VORDERANSICHT
