56 Terminali PanelView 550
40061-325-01(D)

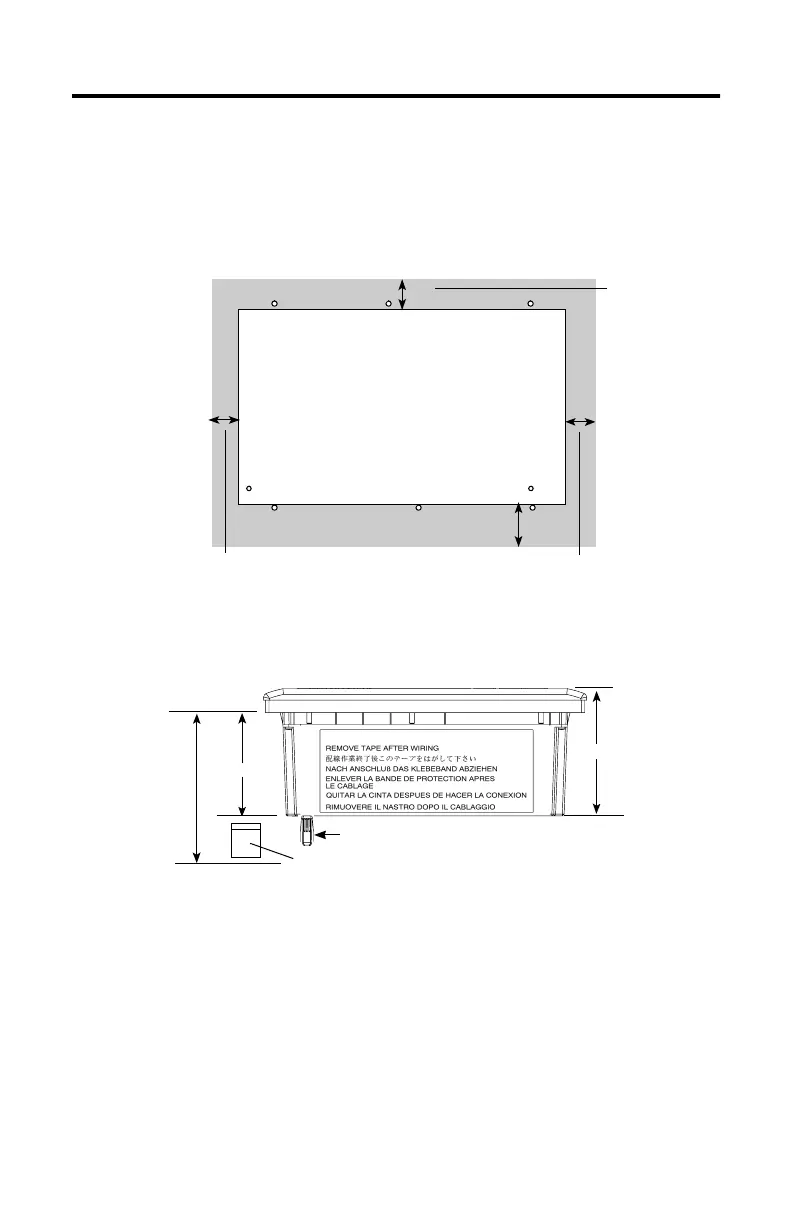

Distanze
Lasciare adeguato spazio per il montaggio, il flusso d’aria, la manutenzione, e
per l’installazione della scheda di memoria e degli inserti legenda.
106 mm
86 mm
TAGLIO DEL TERMINALE
Utilizzare la dima a
dimensioni reali fornita
con il terminale
Vista Frontale
Distanze laterali, superiori ed inferiori
Fermo della scheda
di memoria
Distanza posteriore
É necessario avere
207 mm per inserire e
rimuovere una
scheda di memoria
con il fermo scheda.
Lasciare 25 mm per il montaggio,
il flusso d’aria
Lasciare 38 mm per il montaggio
e e per gli Inserti Legende
Lasciare 25 mm per il
montaggio e il flusso d’aria
Lasciare 25 mm
per il montaggio e
il flusso d’aria
Scheda
