PanelView 550 Terminals 33
40061-325-01(D)

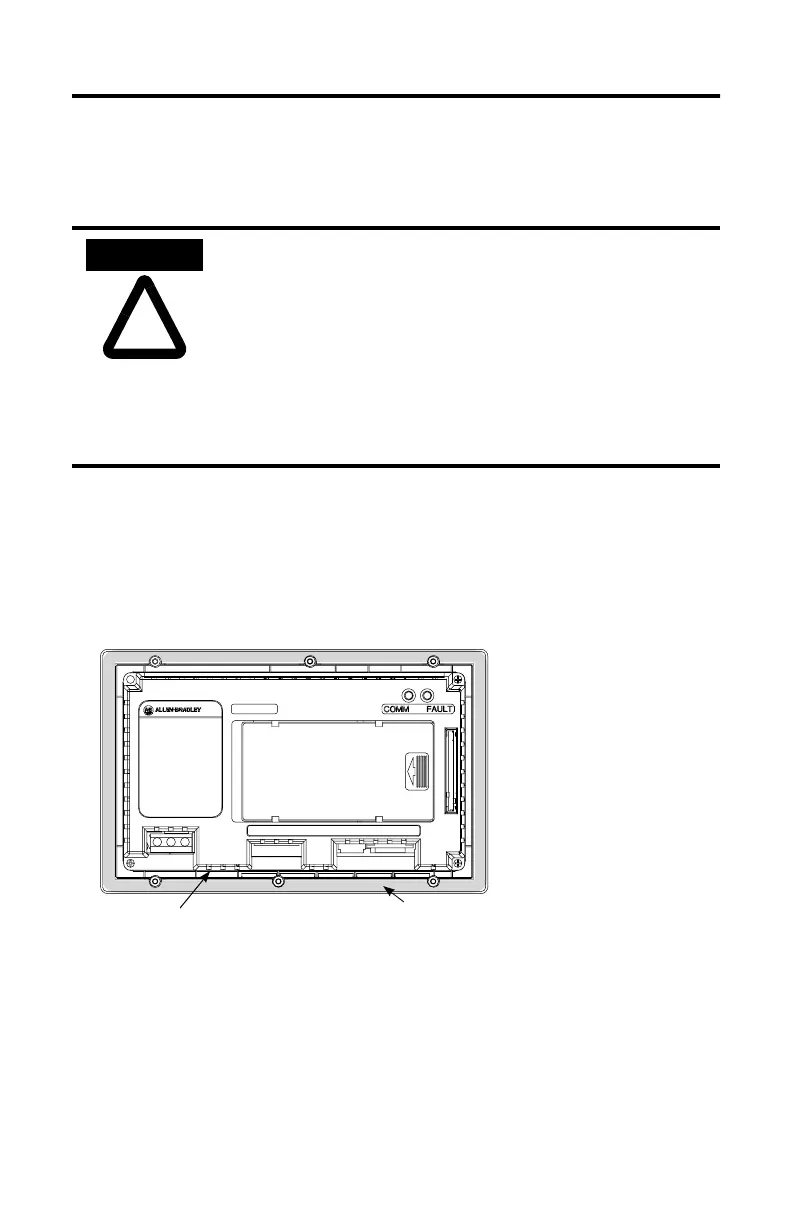

Installation des Terminals in eine Schalttafel
Installieren des PV550 Terminals in eine Schalttafel:
1. Schneiden Sie die Öffnung mit Hilfe der Orginal-Schablone, die mit dem
Terminal geliefert wird, in die Schalttafel ein. Entfernen Sie scharfe Kanten
oder Grate.
2.
Vergewissern Sie sich, daß sich die Terminaldichtung in der richtigen Position (siehe
untere Abbildung) befindet. Die Abdichtung wird durch die Kompression hergestellt.
Benutzen Sie keine zusätzlichen Dichtungsmittel.
3. Kontrollieren Sie den Klebestreifen, der den Beschriftungssatz zum Gehäuse
sichert
4. Fügen Sie das Terminal in den Ausschnitt ein.
5. Vergewissern Sie sich, daß sich die Enden des Beschriftungssatzes hinter dem
Schalttafelausschnitt befinden.
• Schalten Sie den Strom zur Schalttafel ab, bevor Sie den
Ausschnitt machen.
• Vergewissern Sie sich, daß das Gebiet um den
Schalttafelausschnitt frei ist.
• Treffen Sie Vorsichtsmaßnahmen, damit keine Metallspäne
in irgendein vorhandenes Bauteil der Schalttafel eindringen
können.
• Ein Nichtbeachten dieser Warnung kann die Verletzung von
Personen oder die Beschädigung von Schalttafelbauteilen
zur Folge haben.
Dichtung
Beschriftungssatz-
Klebestreifen
