Terminaux PanelView 550 25
40061-325-01(D)
3. Mettre le terminal sous tension.
Connexion de l’alimentation c.c.
Les versions L1 et L3 (ex : références 2711-K5A1L1 ou 2711-K5A1L3) des
terminaux PV550 se connectent à une source d’alimentation 24 V c.c.
Le tableau ci-dessous indique les spécifications électriques pour les versions c.c.
des terminaux. Les circuits électroniques et un fusible interne protègent les
terminaux contre des conditions de polarité inverse et de surtension.
Type de terminal Tension Comsommattion
PV550 18 à 30 V c.c.,
(24 V c.c. nominal)
12 Watts max. (0,5 A à 24 V c.c.)
• Ne pas connecter ce terminal PanelView à une source
d’alimentation c.a., cela pourrait endommager le terminal.
• Le terminal PanelView est conçu pour une utilisation sûre
quand il est installé dans une armoire aux normes NEMA
Type 12, 13, 4X (sous abri seulement), IP54 ou IP65.

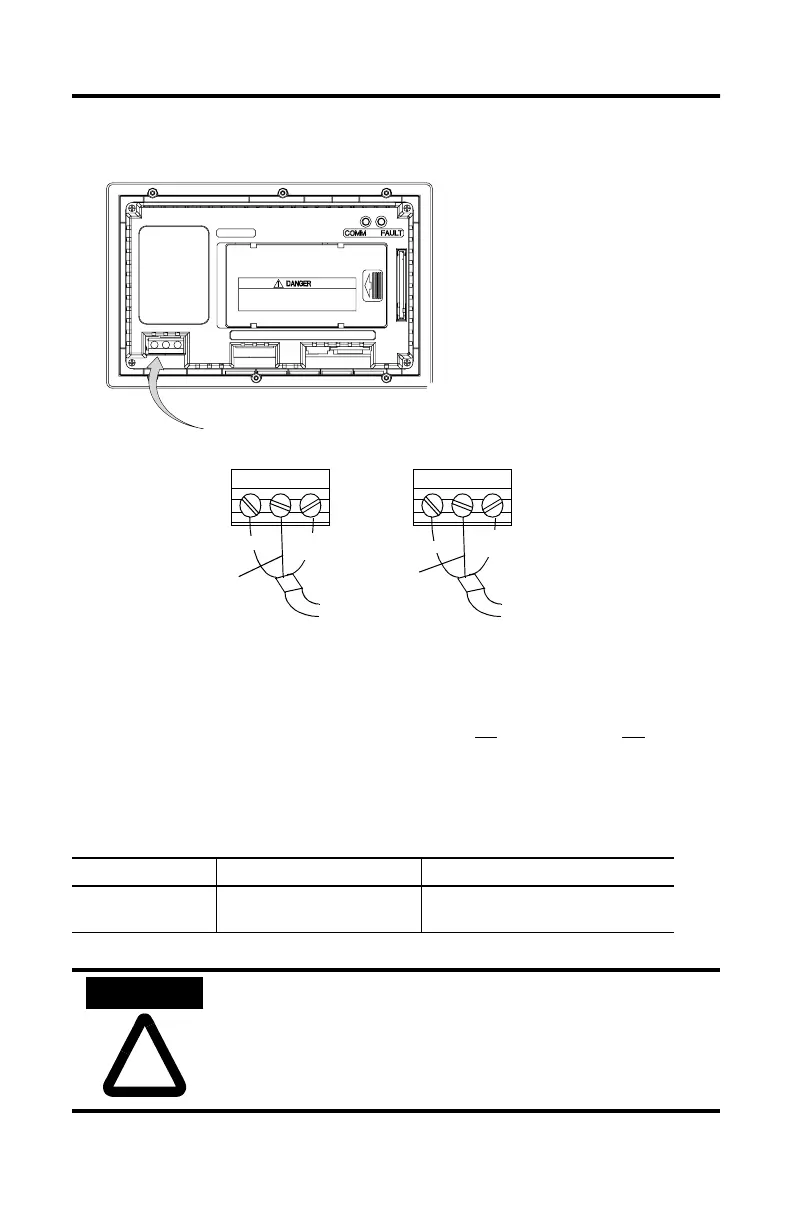

L1
L2
Blanc
(Neutre)
L1
L2
Noir (Ligne)
Marron (Lgine)
Vert
(Terre)
Vert / Jaune
(Terre de protection)
Bleu
(Neutre)
GND GND
120/240V c.a., 3 fils,
Code de couleurs européen
Bornier d’alimentation (fixe)
120/240V c.a., 3 fils,
Code de couleurs U.S.
Vers l’alimentation
Vers l’alimentation
