26 Terminaux PanelView 550
40061-325-01(D)

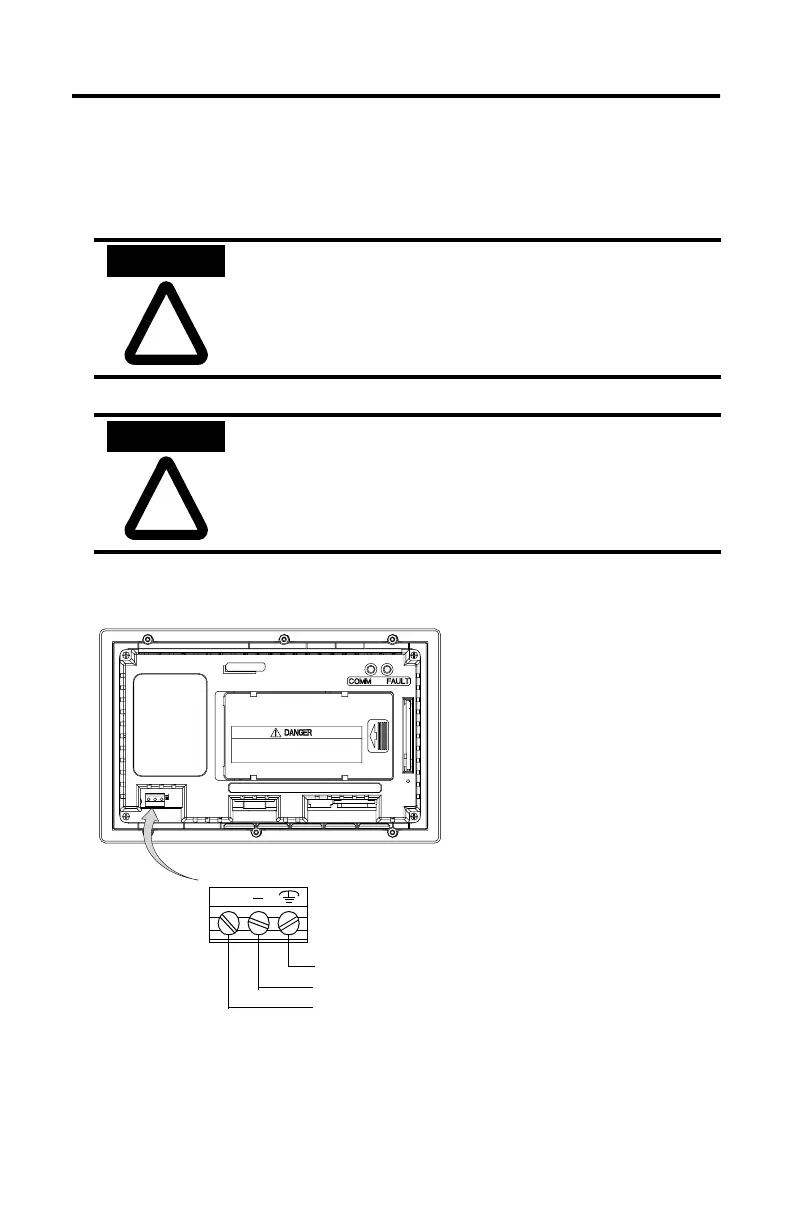

Pour connecter l’alimentation c.c. au terminal PanelView 550 :
1. Fixer les fils de l’alimentation c.c. avec les vis du bornier.
2.
Fixer le fil de Terre/Terre de protection avec la vis de la borne qui convient.
3. Appliquer l’alimentation 24 V c.c. au terminal.
Risque d’explosion - Ne pas connecter ou déconnecter des
équipements tant que l’alimentation n’est pas coupée, à
moins que l’environnement soit reconnu comme non
dangereux.
Ne pas appliquer de tension au terminal tant que toutes les
connexions n’ont pas été câblées. Le non-respect de cette
procédure pourrait provoquer des décharges électriques.
+
Terre
c.c. Négatif
c.c. Positif
Bornier d’alimentation (fixe)
