Terminales PanelView 550 45
40061-325-01(D)
Instalar el terminal en un panel
Para instalar el terminal PanelView 550 en un panel:
1. Usar la plantilla de recorte, cortar un apertura en el panel. Eliminar cualquier
orillla aguda o rebabas.

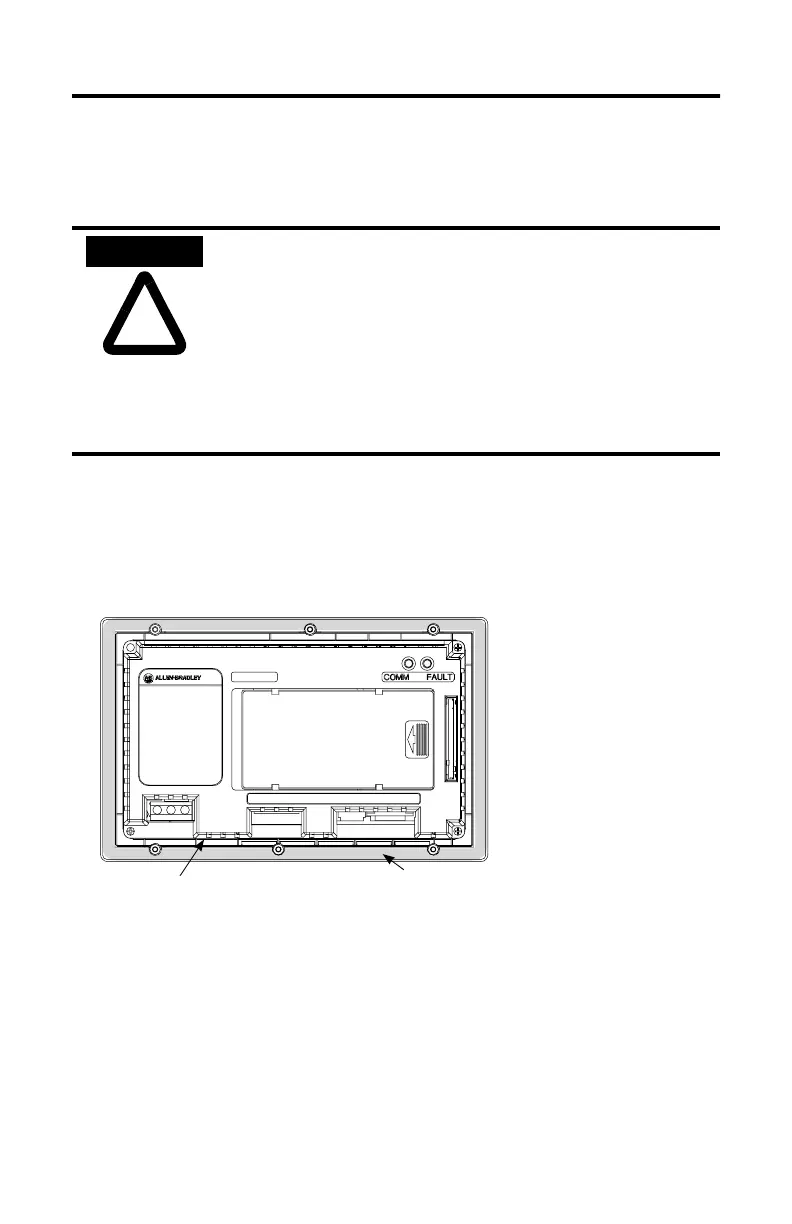

2. Verificar que la junta selladora del terminal está puesta apropiadamente, tal
como se muestra abajo. Esta junta forma una compresión de tipo sellador. No
usar mezclas que sellan.
3. Cotejar que la parte final de la cinta de leyenda está asegurada a la cinta
adhesiva para leyenda
4. Colocar el terminal en el recorte de panel.
5. Verificar que las puntas de las inserciones de leyenda están posicionadas detras
de la plantilla de recorte.
• Desconectar toda alimentación eléctrica del panel antes de
hacer el recorte.
• Verificar que el área alrededor del recorte de pantalla ha
sido despejada.
• Tomar las precauciones para que rebabas de metal no entren
en ningún componente que ya esté instalado en el panel.
• El no seguir esta advertencia puede resultar en heridas
personales o daño a los componentes del panel.
Junta selladoraCinta adhesiva
para leyenda
