Terminali PanelView 550 61
40061-325-01(D)
3. Applicare tensione al terminale.
Connessione della CC
Le versioni L1 e L3 (es: N. Catalogo 2711-K5A1L1 o 2711-K5A1L3) dei
terminali PV550 si connettono ad una fonte di alimentazione di 24V cc.
La tabella sottostante mostra le classificazioni elettriche per le versioni a CC dei
terminali. Una circuiteria elettronica ed un fusibile interno proteggono i terminali
da polarità inversa e da condizioni di sovratensione
.
Tipo di terminale Voltaggio Assorbibimento potenza
PV550 Da 18 a 30V cc,
(24V cc nominale)
12 Watts massimo
(0.5 Amps @ 24V cc)
• Non connettere il terminale alla fonte di alimentazione di
CA. Tale procedimento potrebbe danneggiare il terminale.
• Il terminale PanelView 550 è stato progettato tenendo conto
della sicurezza nell’uso se installato in una custodia con
classificazione NEMA Tipo 12, 13, 4X (solo per uso
interno), IP54 oppure IP65.

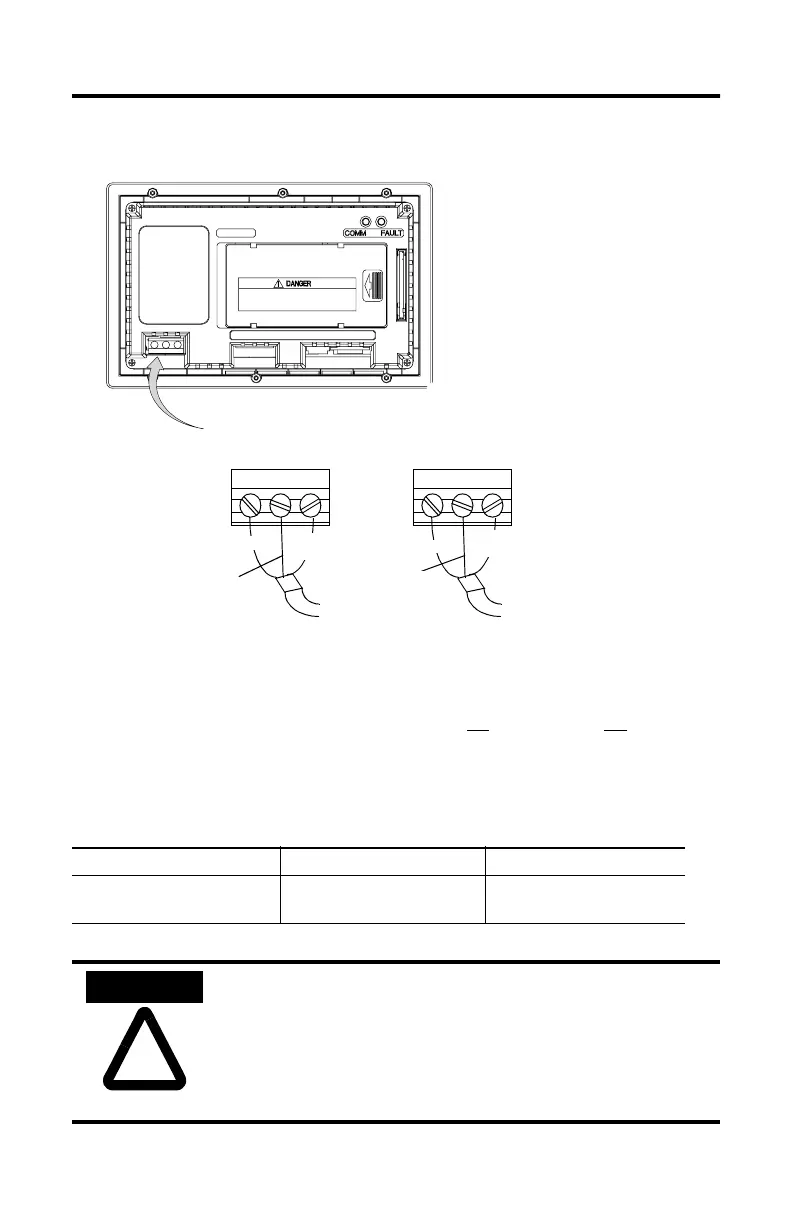

L1
L2
Bianco
(Neutrale)
L1
L2
Nero (Linea)
Marrone (Linea)
Verde
(Terra)
Verde/Giallo
(Tierra di sicurezza)
Blu
(Neutrale)
GND GND
120/240V ca, 3 Filli,
Codice Colori Europeo
Morsettiera di
alimentazione (fissa)
120/240V ca, 3 Filli,
Codice Colori USA
Alla sorgente di
alimentazione
Alla sorgente di
alimentazione
