PanelView 550 Terminals 37
40061-325-01(D)
3. Legen Sie die Spannung zum Terminal an.
Anschluß der DC-Versorgung
Die L1 und L3 Versionen (z.B., Katalognr. 2711-K5A1L1 oder 2711-K5A1L3)
des PV550 Terminals werden an eine 24V Gleichspannungs-Stromquelle
angeschlossen.
Die untere Tabelle zeigt die Bewertungen für die DC-Versionen des Terminals.
Ein elektronischer Stromkreis und eine interne Sicherung schützen die Terminals
vor umgekehrter Polarität und Überspannungs-Bedingungen
.
Terminaltyp Versorgungsspannung Leistungsaufnahme
PV550 18 bis 30V DC,
(24V dc nominal)
12 Watts maximal
(0,5 A bei 24V Gleichspannung)
• Verbinden Sie das DC-PanelView Terminal nicht zu einer
AC-Stromquelle. Das Anschließen an eine AC-Stromquelle
kann das Terminal beschädigen.
• Das PanelView Terminal entspricht der NEMA 12, 13, 4X
(nur für Innenräume), IP54 oder IP65, wenn es in einer
Schalttafel oder einem Gehäuse mit der gleichen Bewertung
eingebaut ist.

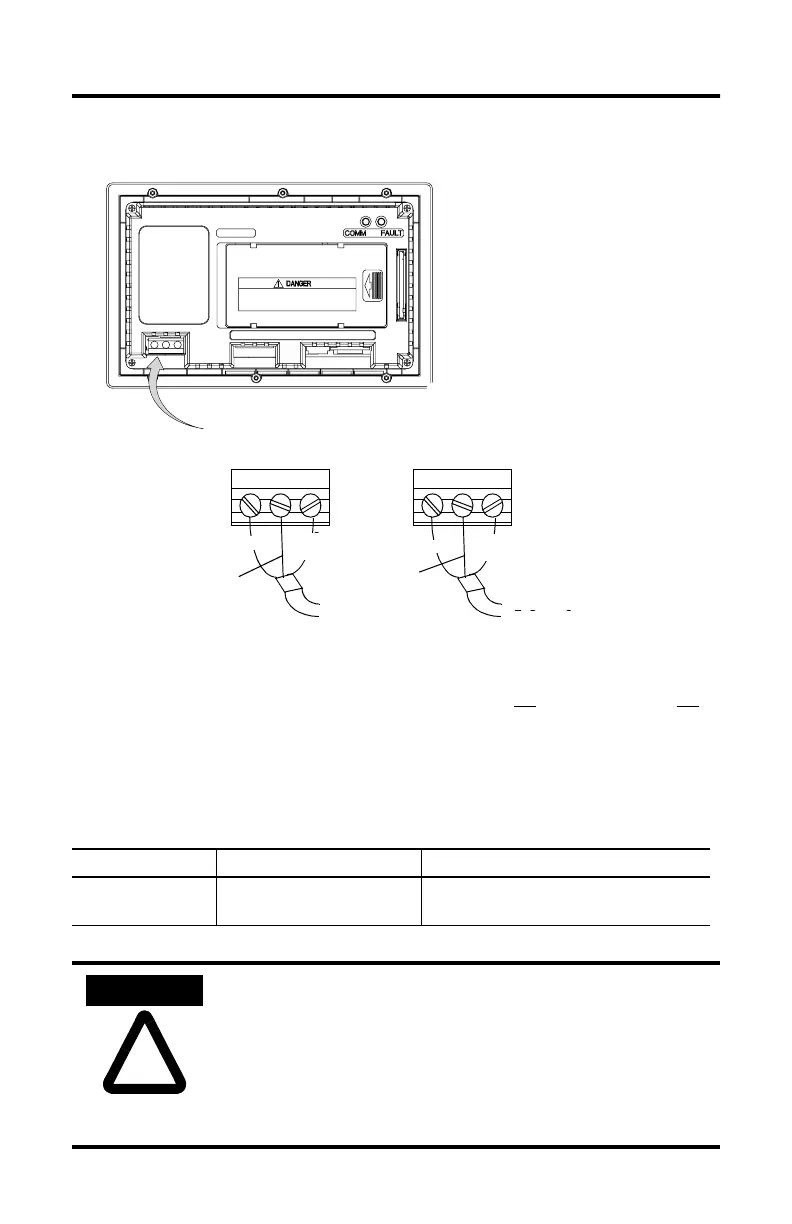

L1
L2
Weiß
(Neutral)
Green
(Earth Ground)
L1
L2
Schwarz (Netz)
Braun (Netz)
Gün
(Erdung)
Grün/Gelb
(Erdung)
Blau
(Neutral)
To Power Source
GND GND
120/240VAC, 3 Draht
Farbcode U.S.A.
120/240VAC, 3 Draht,
Einheitlicher europäischer
Farbcode (3 Drähte)
Zur Stromquelle
Zur Stromquelle
Spannungsversorgungsklemme
