38 PanelView 550 Terminals
40061-325-01(D)

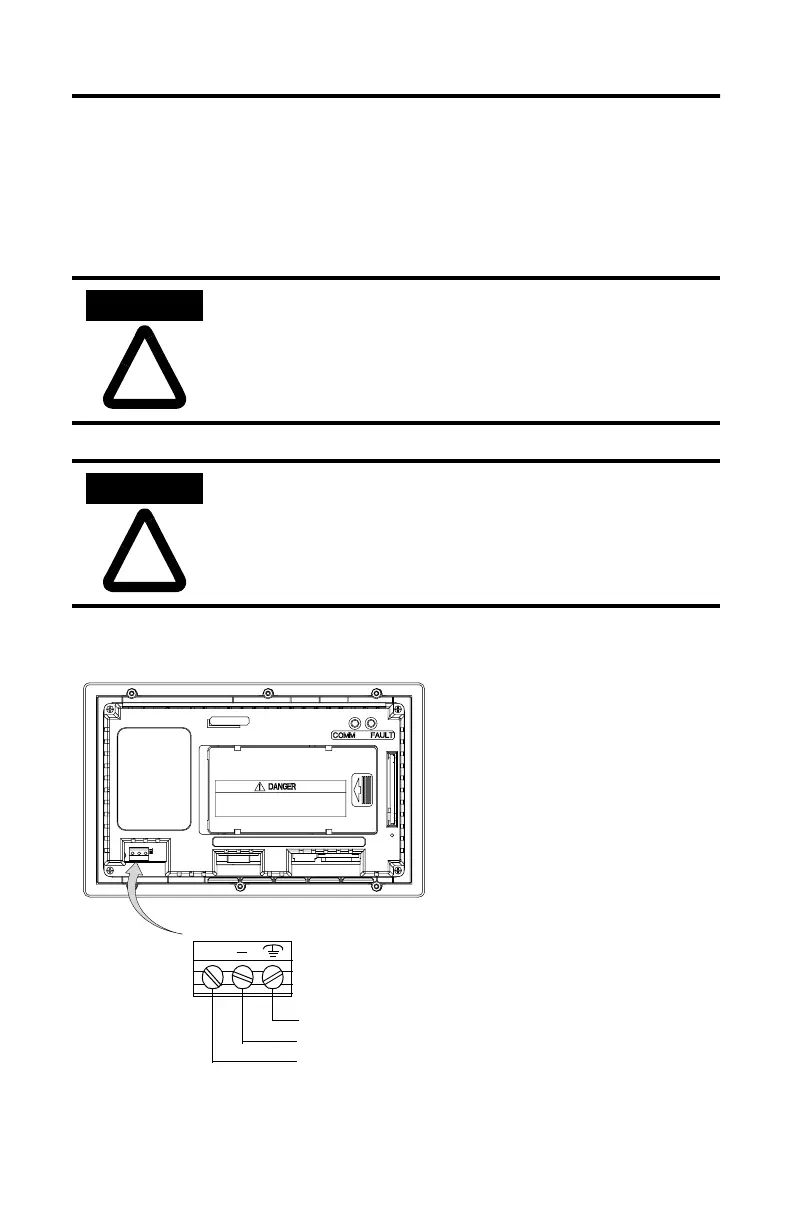

Anschließen des PV550 Terminals an die DC-Versorgung:
1. Schließen Sie die DC-Stromzuführungen an die
Versorgungsspannungsklemme an.
2. Schließen Sie den Erdungsdraht an die Erdungsklemme an.
3. Legen Sie die 24V DC-Spannung zum Terminal an.
Explosionsgefahr - Das Verbinden oder Abklemmen von
Geräten sollte nur dann vorgenommen werden, wenn die
Stromversorgung abgeschaltet ist und Sie sich in einem nicht
explosionsgefährlichem Bereich befinden.
Schalten Sie das Terminal erst ein, nachdem alle elektrischen
Anschlüsse gemacht worden sind. Einer Nichtbeachtung kann
ein elektrischer Schlag folgen.
+
Erdung
DC Positiv
Spannungsversorgungsklemme
DC Negativ
