20 Terminaux PanelView 550
40061-325-01(D)

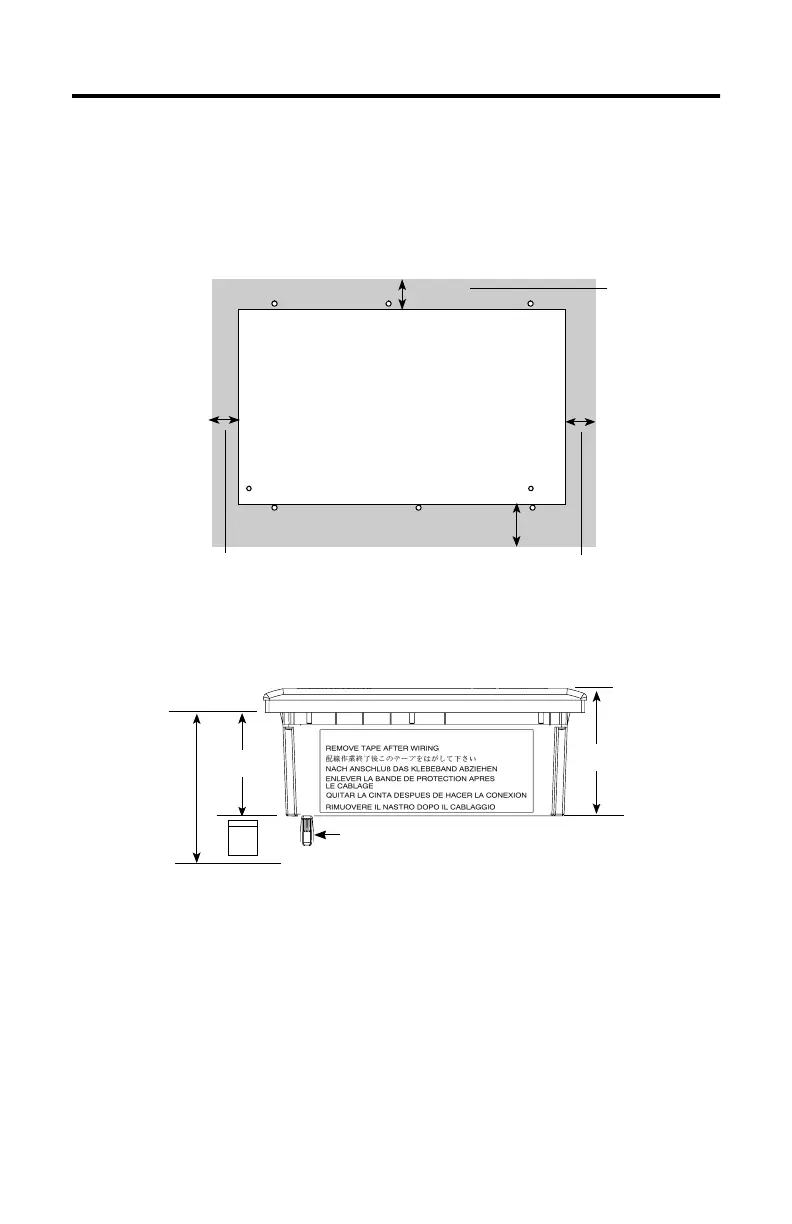

Dégagements
Laisser une place suffisante pour le montage, la ventilation, la maintenance et
l’insertion de la carte mémoire et des légendes.
Laisser 38 mm (1,5 in.)
pour le montage et I’insertion des légendes
106 mm
(4,17 in)
86 mm
(3,39 in)
Dégagements du côté, du dessus et du dessous
Laisser 25mm (1 in.)
pour le montage
et la ventilation
Laisser 25mm (1 in.)
pour le montage et la ventilation
Laisser 25mm (1 in.)
pour le montage et la ventilation
Découpe du terminal
Utiliser le modèle grandeur nature
livré avec le terminal
Vue de face
Dégagement arrière
Fixation de carte mémoire
carte
If faut environ 21
cm pour insérer ou
retirer une carte
mémoire avec
fixation
