Terminali PanelView 550 57
40061-325-01(D)
Installazione del terminale in un pannello
Per installare il terminale PV550 in un pannello:
1. Fare un taglio di apertura nel pannello utilizzando la dima del pannello.
Rimuovere bordi taglienti o bavature.
2. Accertarsi che la guarnizione di tenuta del terminale sia posizionata
correttamente sul terminale (come mostrato qui sotto). Questa guarnizione
forma una tenuta a compressione. Non usare sostanze sigillanti.
3. Controllare che le estremità delle striscie legenda siano fissate sull’adesivo
della relativa striscia.
4. Posizionare il terminale nel taglio del pannello.
• Disinserire tutta la corrente elettrica dal pannello prima di
fare il taglio.
• Accertarsi che l’area vicino al taglio del pannello sia libera.
• Fare in modo che i pezzi di metallo non entrino in qualche
componente precedentemente installato nel pannello.
• Procedimenti contrari a queste indicazioni potrebbero
causare infortuni o danni all’apparecchiatura.

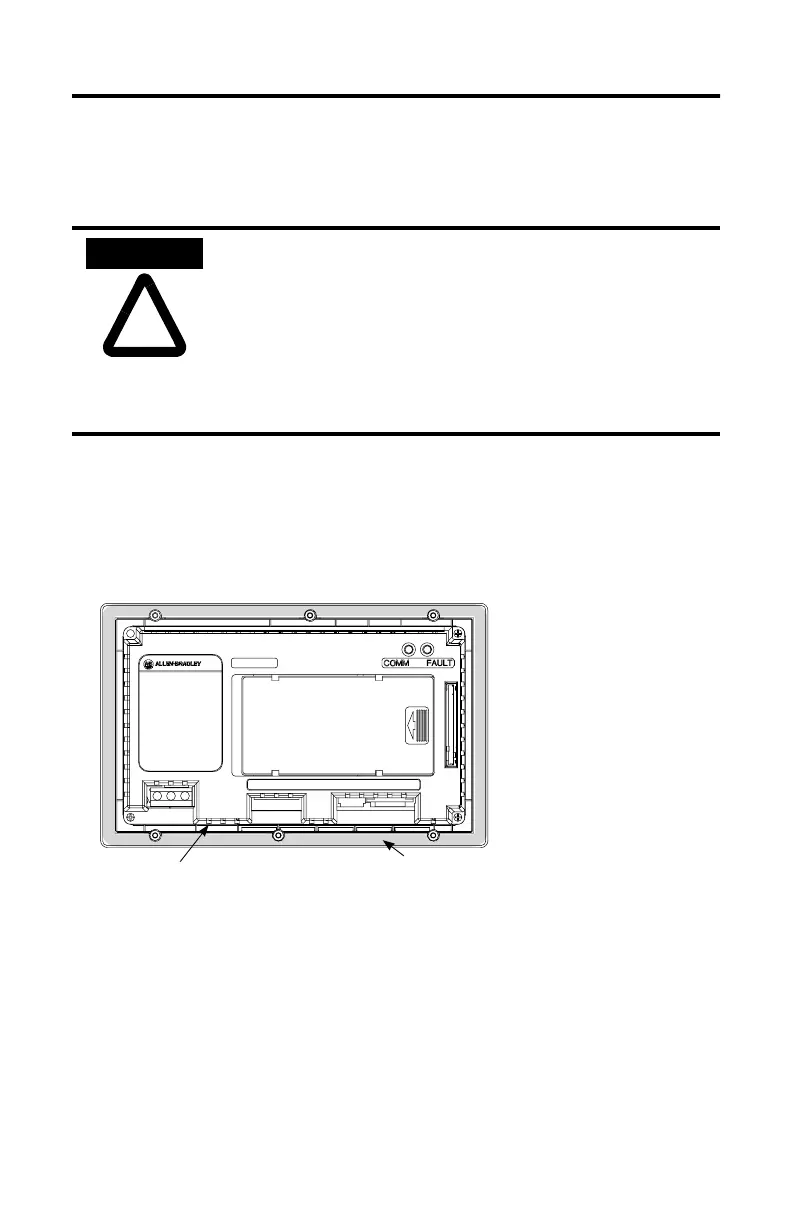

Guarnizione di tenutaEtichetta adesiva
della striscia legenda
