5. Accertarsi che le estremità degli inserti legenda siano posizionate dietro il
taglio del pannello.
6. Installare i 6 dadi autobloccanti, stringere a mano.
7. Stringere alternatamente i dadi autobloccanti affinchè il terminale sia tenuto
fermamente contro il pannello. Stringere i dadi con una forza di 0,116 m-kgf.
Non stringere eccessivamente i dadi.
8. Rimuovere l’etichetta protettiva d’installazione che copre le aperture di
ventilazione del terminal
.
!
ATTENZIONE
Stringere i dadi di montaggio con una forza di 0,116 m-kfg
per avere una buona tenuta e per prevenire danni al
terminale. Allen-Bradley non assume nessuna
responsabilità su danni causati da acqua e altre sostanze
chimiche trovate nella custodia del terminale o in altra
apparecchiatura. Tali danni sono dovuti all’incorretta
installazione del terminale.
!
ATTENZIONE
Rimuovere l’etichetta protettiva d’installazione che copre le
aperture di ventilazione, per prevenire surriscaldamento e
danni al terminale.

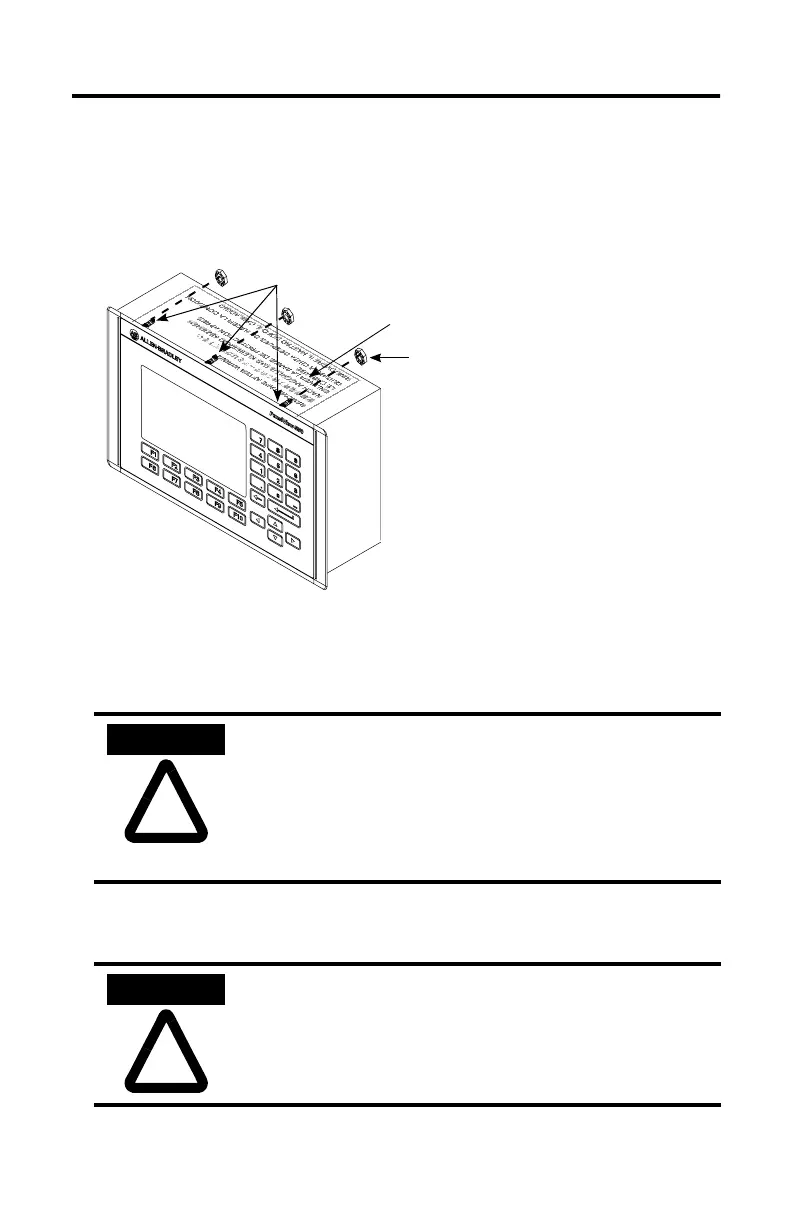

Dadi autobloccanti
(6 da usare, 8 forniti)
Etichetta protettiva d’installazione
Prigionieri di montaggio
(3 sopra / 3 sotto)
