Terminales PanelView 550 43
40061-325-01(D)

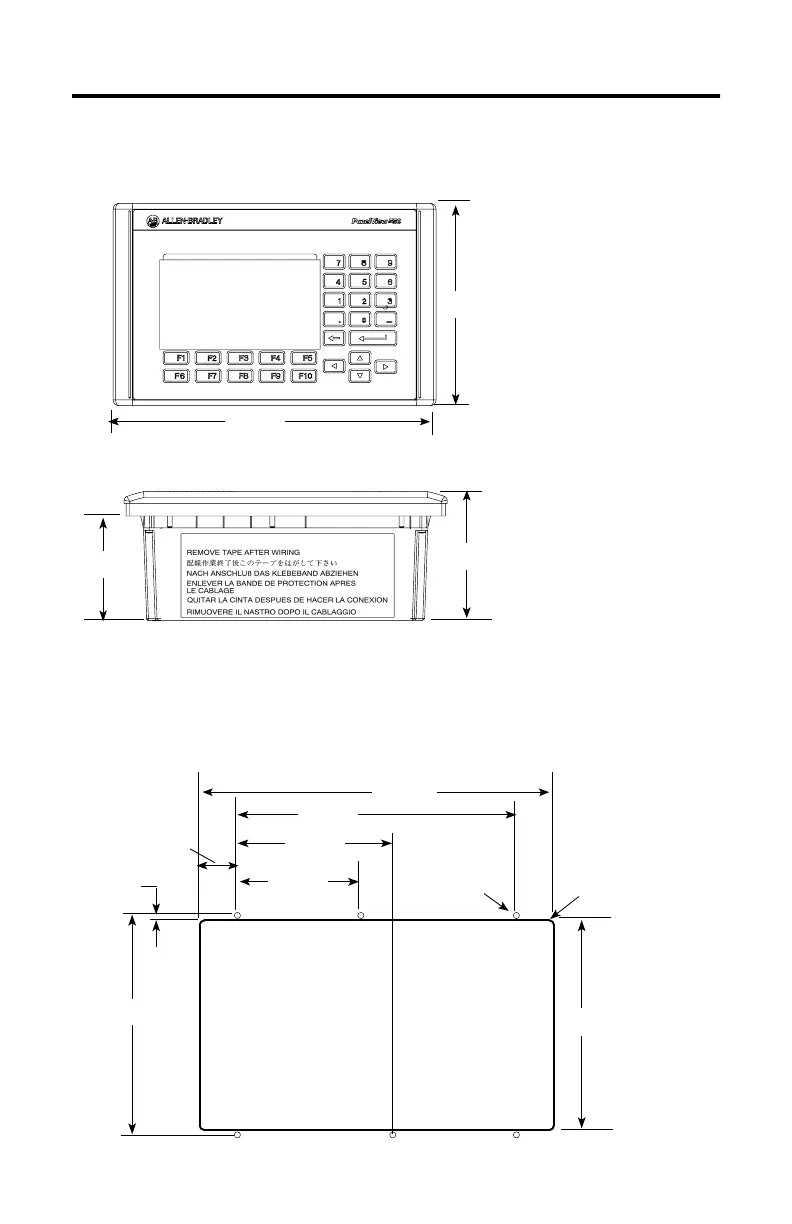

Dimensiones de montaje
Dimensiones de recorte
Usar el patrón proporcionado con el terminal para marcar las dimensiones del
recorte. Esta figura muestra un recorte de tamaño reducido.
266 mm
(10,47 in)
106 mm
(4,17 pulg)
167 mm
(6,57 pulg)
86 mm
(3,39 pulg)
Vista Superior
150 mm
(5,91 pulg)
144 mm
(5,66 pulg)
243 mm
(9,55 pulg)
191 mm
(7,51 pulg)
106 mm
(4,19 pulg)
3,3 mm
(0,13 pulg)
85 mm
(3,33 pulg)
4,8 mm dia.
(0,188 pulg)
3,3 mm
(0,13 pulg)
25,9 mm
(1,02 pulg)
PARTE FRONTAL
Dimensiones
recomendadas
