Terminales PanelView 550 49
40061-325-01(D)
3. Aplicar energía al terminal.
Conexión a energía CC
Las versiones L1 y L3 (por ejemplo, Catálogo No. 2711-K5A1L1, o
2711-K5A1L3
) de los terminales PV550 conectan a la fuente de energía de 24V
cc.
La próxima tabla muestra las clasificaciones eléctricas para las versions CC de
los terminales. Los circuitos electrónicos y fusibles internos protegen los
terminales de polaridad inversa y de condiciones de alto-voltaje.
Tipo de terminal Fuente de voltaje Consumo de energía
PV550 18 a 30V cc,
(24V cc nominal)
12 Watts máx. (0.5 Amps @ 24V cc)
• No conectar el terminal PanelView a una fuente de energía
CA. Conectar a una fuente de energía CA puede causar
daño al terminal.
• El PanelView está diseñado para uso seguro cuando se
instala de manera adecuada en una caja de clasificación
NEMA Tipo 12,13, 4X (uso interior solamente) IP64 ó
IP65.

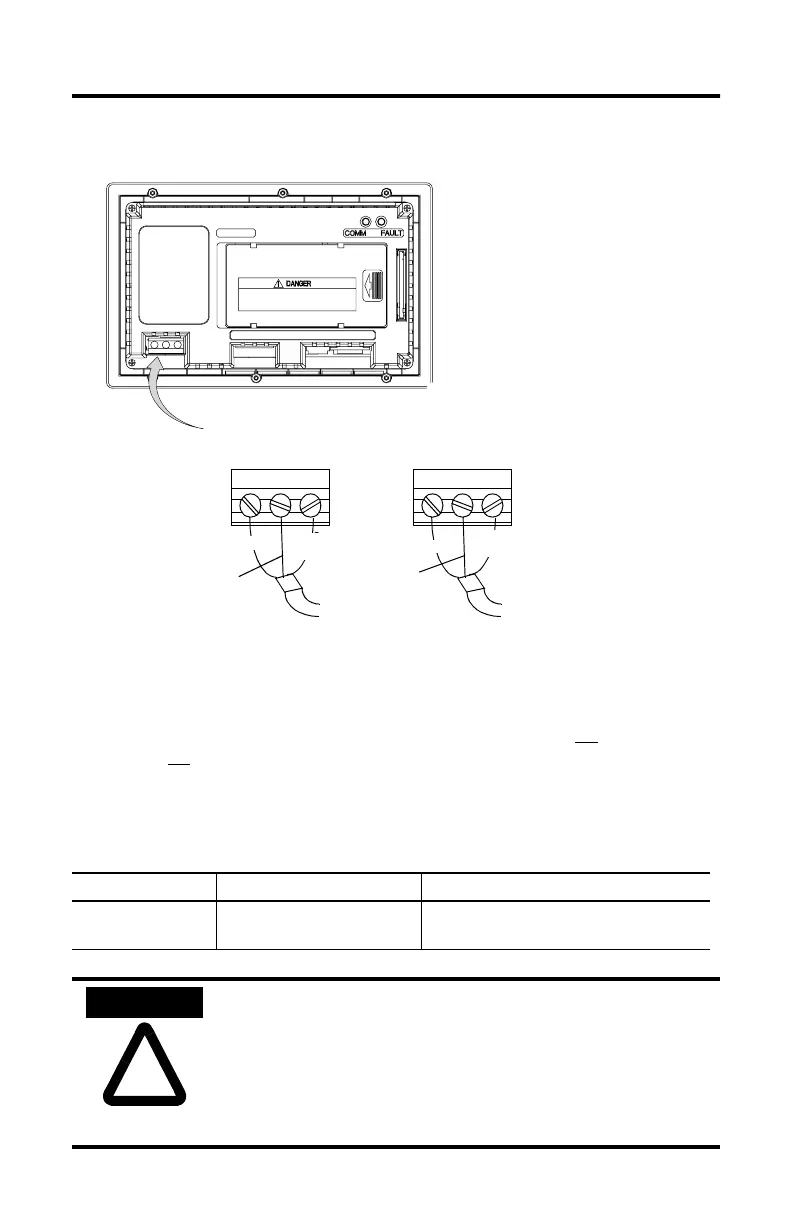

L1
L2
Blanco
(Neutral)
Green
(Earth Ground)
L1
L2
Negro (Línea)
Marron (Línea)
Verde
(Tierra)
Verde/Amarillo
(Tierra)
Azul
(Neutral)
Bloque de terminal (fijo)
Hacia fuente de energía
GND GND
Hacia fuente de energía
120/240V ca, 3 cables,
con código de color EE.UU.
120/240V ca, 3 cables,
con código de color
Europeo
